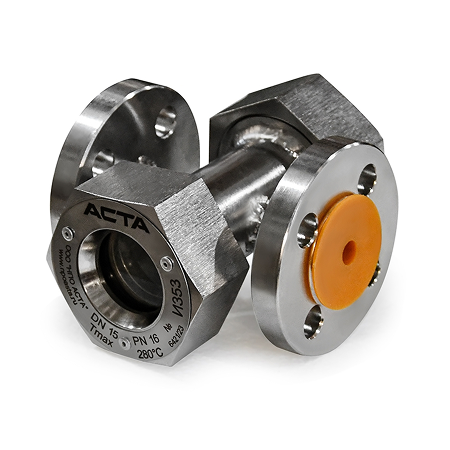

Описание
Стекла смотровые необходимы для контроля за исправной работой конденсатоотводчиков с целью предотвращения попадания пролетного пара в линию возврата конденсата, и, соответственно, большей потери энергии. Устройства устанавливают за конденсатоотводчиком.
Особенности конструкции
- Конструкция с двойным стеклом обеспечивает лучшую видимость процесса
- Двойная система уплотнения
- Не требует обслуживания
- Боросиликатное стекло для работы на паре
Технические характеристики
| Номинальный диаметр DN | 15–25 |
| Условное давление PN | 16 |
| Максимальная температура рабочей среды | 200 °С – для И351 |
| 280°С, 250°С* – для И353 | |
| Применение | В линиях отвода конденсата после конденсатоотводчика |
| Тип присоединения | Резьбовое G |
| Фланцевое по ГОСТ 33259-2015 |
* — на сжатый воздух
Массогабаритные характеристики
 |
 |
|
| И351
(резьбовое исполнение) |
И353
(фланцевое исполнение) |
| DN | D, мм | L, мм | H, мм | S, мм | Масса, кг | ||
| резьбовой | фланцевый | резьбовой | фланцевый | ||||
| 15 | 15 | 130 | 130 | 144 | 75 | 2,3 | 3,0 |
| 20 | 20 | 150 | 150 | 144 | 75 | 2,5 | 4,6 |
| 25 | 25 | 160 | 160 | 144 | 75 | 2,7 | 6,5 |
Спецификация материалов
| № | Наименование | Материал | |
| И331, И333 | И351, И353 | ||
| 1 | Корпус | Сталь 20 | Нерж. сталь 12Х18Н10Т |
| 2 | Крышка | Сталь 20 | Нерж. сталь 12Х18Н10Т |
| 3 | Стекло | Боросиликатное закаленное | |
| 4 | Прокладка | Графлекс | |
| 5 | Уплотнение * | PTFE | |
* — для систем сжатого воздуха
