Описание

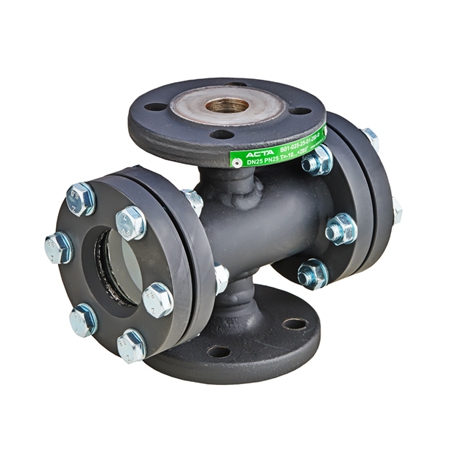

Стекла смотровые предназначены для контроля за исправной работой конденсатоотводчиков с целью предотвращения попадания пролетного пара в линию возврата конденсата (повышенный расход топлива для парового котла). Устанавливаются за конденсатоотводчиком. Кроме того, могут использоваться для отслеживания изменения цвета рабочей среды при определенных технологических процессах.
Характеристики: |
||
| • Рабочая среда: в конденсатных линиях за конденсатоотводчиками. Не для пара.
• Максимальная температура: 280°С |
Весогабаритные характеристики:
| Условный диаметр, DN | H, мм | L, мм | D, мм | N x d, мм |
| 15 | 175 | 130 | 26 | 4х14 |
| 20 | 200 | 150 | 48 | 4х14 |
| 25 | 200 | 160 | 48 | 4х14 |
| 32 | 200 | 180 | 48 | 4х18 |
| 40 | 295 | 200 | 80 | 4х18 |
| 50 | 295 | 230 | 80 | 4х18 |
| 65 | 370 | 290 | 125 | 8х18 |
| 80 | 370 | 310 | 125 | 8х18 |
| 100 | 370 | 350 | 125 | 8х18 |
| 125 | 450 | 400 | 170 | 8х18 |
| 150 | 450 | 480 | 170 | 8х22 |
| 200 | 520 | 600 | 170 | 12х22 |
Спецификация материалов:
| № | Наименование | Материал |
| 1 | Корпус | Сталь 20 |
| 2 | Крышка | Сталь 20 |
| 3 | Стекло | Боросиликат |
| 4 | Уплотнение | Графлекс |
| 5 | Болт | Сталь, цинк |
| 6 | Шайба | Сталь, цинк |
| 7 | Гайка | Сталь, цинк |
