Описание

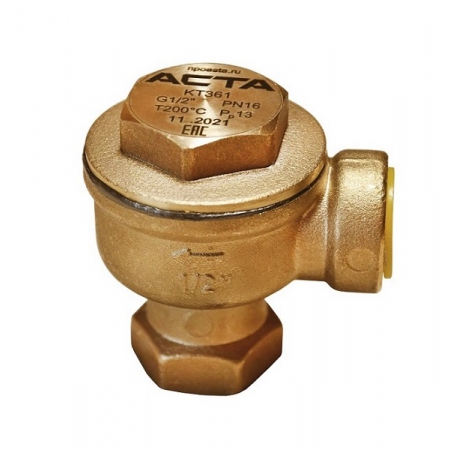

АСТА КТ ТЕРМОКОН – термостатический капсульный конденсатоотводчик, предназначенный для эффективного отвода конденсата из паровых линий.
Принцип действия основан на разности температур пара и конденсата. Изменение температуры приводит к вскипанию/конденсации жидкости внутри капсулы, соединенной с выпускным клапаном, что позволяет отводить неконденсируемые газы и конденсат ниже температуры насыщения.
Преимущественно применяется для дренажа пароспутников, автоклавов, варочных котлов, вулканизаторов, отопительного оборудования и др.
Преимущества
- Компактные размеры
- Отвод доохлажденного конденсата
- Устойчивость к гидроударам
- Отвод воздуха
- Непрерывный отвод конденсата
- Встроенный фильтр
Технические данные
| Номинальный диаметр DN | 15 |
| Номинальное давление PN | 16 бар |
| Максимальное рабочее давление | 13 бар |
| Максимальная температура рабочей среды Tmax | 200 °С |
| Рабочая среда | Водяной пар |
| Расположение на трубопроводе | Горизонтально, вертикально |
| Тип присоединения | Внутренняя резьба NPT |
Пропускная способность, кг/ч
| DN | Перепад давления, бар | ||||||
| 1 | 2 | 4 | 7 | 8 | 10 | 13 | |
| 15 | 320 | 420 | 550 | 650 | 690 | 730 | 800 |

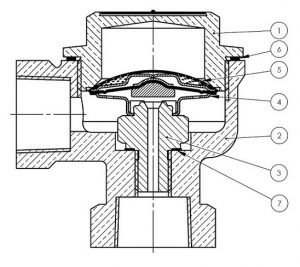

Спецификация материалов
| № | Наименование | Материал |
| 1 | Крышка | Латунь CW623N |
| 2 | Корпус | Латунь CW623N |
| 3 | Седло | Сталь AISI 304 |
| 4 | Капсула | Cталь AISI 304 |
| 5 | Фильтр | Cталь AISI 304 |
| 6 | Уплотнение корпуса | Cталь AISI 304 |
| 7 | Уплотнение седла | Cталь AISI 304 |

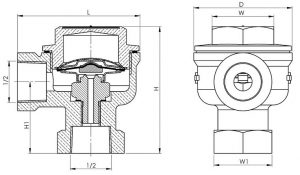

Габаритные размеры
| DN | L, мм |
H, мм | H1, мм | W, мм | W1, мм | ØD | Масса, кг |
| 15 (½”) | 64 | 66 | 37 | 32 | 30 | 51 | 0,5 |
