Описание

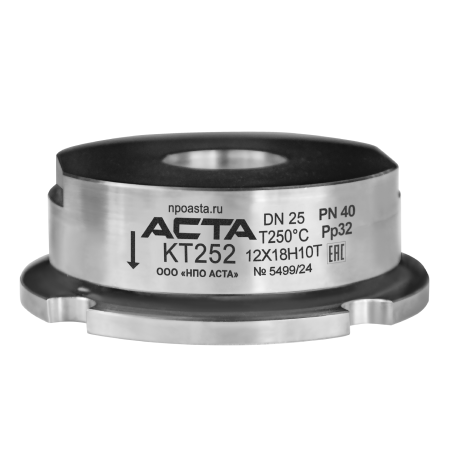

АСТА КТ ТЕРМОКОН – термостатический капсульный конденсатоотводчик, предназначенный для эффективного отвода конденсата из паровых линий.
Принцип действия основан на разности температур пара и конденсата. Изменение температуры приводит к вскипанию/конденсации жидкости внутри капсулы, соединенной с выпускным клапаном, что позволяет отводить неконденсируемые газы и конденсат ниже температуры насыщения.
Преимущественно применяется для дренажа пароспутников, автоклавов, варочных котлов, вулканизаторов, отопительного оборудования и др.
Преимущества:
- Компактные размеры
- Отвод доохлажденного конденсата
- Устойчивость к гидроударам
- Отвод воздуха
- Непрерывный отвод конденсата
- Встроенный фильтр
Технические характеристики
| Номинальный диаметр DN | 15–25 |
| Номинальное давление PN | 40 бар |
| Максимальное рабочее давление | 32 бар |
| Максимальная температура рабочей среды Tmax | 250 °С |
| Рабочая среда | Водяной пар |
| Расположение на трубопроводе | Вертикально, горизонтально |
| Тип присоединения | Межфланцевый |
Ограничения применения
| Давление рабочей среды, бар | Максимальная температура рабочей среды, °С |
| 26,7 | 250 |
| 28,4 | 200 |
| 30,3 | 150 |
| 32,7 | 100 |
Пропускная способность, кг/ч
| DN | Перепад давления, бар | ||||||||
| 1 | 2 | 4,5 | 6 | 8 | 10 | 12 | 14 | 21 | |
| 15–25 | 210 | 300 | 465 | 520 | 610 | 665 | 720 | 840 | 1000 |
| Примечание: расход конденсата указан при температуре на 10 °С ниже температуры насыщения |
Спецификация материалов
| № | Наименование | Материал |
| 1 | Крышка | Нержавеющая сталь 12Х18Н10Т* |
| 2 | Корпус | |
| 3 | Фильтр | |
| 4 | Капсула | |
| 5 | Упор |
*- допускается изготовление из сталей 08Х18Н10Т/ AISI 304, 08Х18Н10
Массогабаритные характеристики
| DN | L, мм | H, мм | W, мм | Масса, кг |
| 15 (½”) | 29 | Ø53 | 15 | 0,4 |
| 20 (¾”) | 29 | Ø63 | 20 | 0,6 |
| 25 (1”) | 29 | Ø73 | 25 | 0,8 |
