Описание

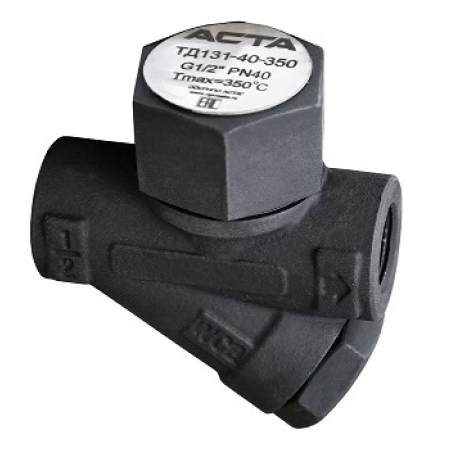

ТЕРМОКОН ТД131 – термодинамический конденсатоотводчик, предназначенный для эффективного отвода конденсата из паровых линий.
Принцип действия основан на разнице скоростей пара и конденсата. Холодный конденсат поднимает диск и отводится через выпускные каналы. При увеличении температуры конденсата образуется пар вторичного вскипания, вследствие чего скорость потока под диском возрастает и он прижимается к седлу. Цикл повторяется при конденсации пара над диском.
Преимущественно применяется для дренажа паропроводов, пароспутников, паровых прессов, вулканизаторов и др.
Преимущества
- Компактные размеры
- Широкий диапазон рабочих давлений и температур
- Циклический отвод конденсата
- Устойчив к гидроударам и замерзанию
- Встроенный фильтр
Технические данные
| Типоразмеры DN | 15-25 |
| Номинальное давление PN | 40 бар |
| Максимальная температура рабочей среды Tmax | 350 °С |
| Минимальное давление на входе Р1 | 1,5 бар |
| Максимальное противодавление Р2 | 0,6Р1 |
| Рабочая среда | Водяной пар |
| Расположение на трубопроводе | Горизонтально, вертикально |
| Тип присоединения | ТД131 — Внутренняя резьба R |
| ТД133 — Фланцевый по ГОСТ 33259-2015 |
Ограничения применения
| Давление рабочей среды, бар | Максимальная температура рабочей среды, °С |
| 25,7 | 350 |
| 27,6 | 300 |
| 33,3 | 200 |
| 37,1 | 100 |
| 40 | 50 |
Пропускная способность, кг/ч
| DN | Перепад давления, бар | |||||||||
| 1 | 2 | 4 | 6 | 8 | 10 | 12 | 16 | 20 | 40 | |
| 15–25 | 70 | 110 | 160 | 200 | 250 | 300 | 380 | 410 | 520 | 600 |

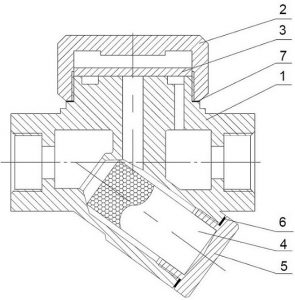

Спецификация материалов
| № | Наименование | Материал |
| 1 | Корпус | Cталь WCB |
| 2 | Крышка | Сталь 20X13 |
| 3 | Диск | Сталь 20X13 |
| 4 | Фильтр | Cталь AISI 304 |
| 5 | Пробка | Cталь 45 |
| 6 | Уплотнение пробки | Графит |
| 7 | Уплотнение корпуса | Графит |
Габаритные размеры
| DN | L, мм |
H1, мм | H2, мм | Масса, кг | ||
| Резьба | Фланцевый | Резьба | Фланцевый | |||
| 15 (½”) | 80 | 155 | 40 | 54 | 0,9 | 2,5 |
| 20 (¾”) | 90 | 165 | 44 | 56 | 1,0 | 3,0 |
| 25 (1”) | 95 | 175 | 59 | 62 | 1,5 | 3,9 |
