Описание

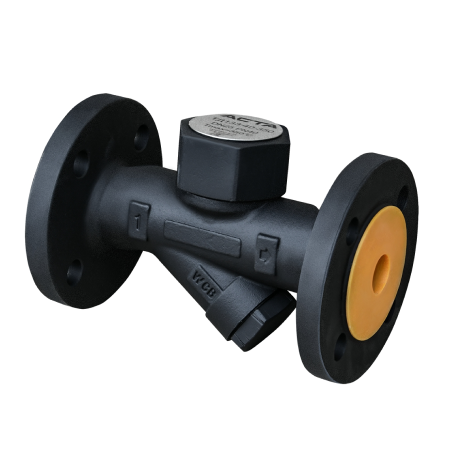

АСТА ТД133 – термодинамический конденсатоотводчик, предназначенный для эффективного отвода конденсата из паровых линий.

Принцип действия основан на разнице скоростей пара и конденсата. Холодный конденсат поднимает диск и отводится через выпускные каналы. При увеличении температуры конденсата образуется пар вторичного вскипания, вследствие чего скорость потока под диском возрастает и он прижимается к седлу. Цикл повторяется при конденсации пара над диском.

Преимущественно применяется для дренажа паропроводов, пароспутников, паровых прессов, вулканизаторов и др.

Преимущества
Компактные размеры
Широкий диапазон рабочих давлений и температур
Циклический отвод конденсата
Устойчив к гидроударам и замерзанию
Встроенный фильтр

Технические характеристики

Типоразмеры DN	15-50
Номинальное давление PN	40 бар
Максимальная температура рабочей среды Tmax	350 °С
Минимальное давление на входе Р1	1,5 бар
Максимальное противодавление Р2	0,6Р1
Рабочая среда	Водяной пар
Расположение на трубопроводе	Горизонтально, вертикально
Тип присоединения	Фланцевый по ГОСТ 33259-2015

Ограничения применения

Давление рабочей среды, бар	Максимальная температура рабочей среды, °С
25,7	350
27,6	300
33,3	200
37,1	100
40	50

Пропускная способность, кг/ч

DN	Перепад давления, бар
DN	1	2	4	6	8	10	12	16	20	40
15–25	70	110	160	200	250	300	380	410	520	600
32	130	240	310	400	450	520	600	690	750	800
40-50	250	400	490	550	620	710	760	790	950	1200

Спецификация материалов

№	Наименование	Материал
1	Корпус	Cталь WCB
2	Крышка	Сталь 20X13
3	Диск	Сталь 20X13
4	Фильтр	Cталь AISI 304
5	Пробка	Cталь 45
6	Уплотнение пробки	Cталь AISI 304 + графит
7	Уплотнение корпуса	Cталь AISI 304 + графит

Габаритные размеры

DN	L, мм	H1, мм	H2, мм	Масса, кг
15	155	40	54	2,5
20	165	44	56	3,0
25	175	59	62	3,9
32	230	65	82	5,9
40	230	68	85	6,7
50	260	75	95	8,5
