Описание
- управление соленоидным клапаном
- возможность выбора и настройки режимов работы
- функция тестирования
- 24-240В AC/DC 50/60 Гц
- DIN 43650 ISO-4400
- IP65
- другие режимы работы по запросу
Технические данные
| Напряжение питания | 24…240В AC/DC±10%, 50/60Гц |
| Выходное напряжение | 24…240В AC/DC±10%, 50/60Гц |
| Время дренажа (регулируемое) | 0.5…10 секунд |
| Интервал между дренажами (регулируемый) | 0.5…45 минут |
| Потребляемый ток | 4 мА максимум |
| Рабочая температура | — 40°С …+60°С |
| Класс защиты | IP65 |
| Рабочий цикл | 100% |
| Точность повтора | ±1% |
| Ручное управление | микропереключатель |
| Присоединение | DIN 43650 ISO-4400 |
| Соединительный элемент | EN 175301-803 / ISO 4400 |
| Индикация | Светодиоды: зеленый-вкл/ красный-выкл |
| Потребление в режиме ожидания | 8 мА максимум |
| Материал корпуса | ABS пластик |
| Материал уплотнения | H-NBR |
| Габаритные размеры | 69 х 43 х 21 мм |
Принцип действия

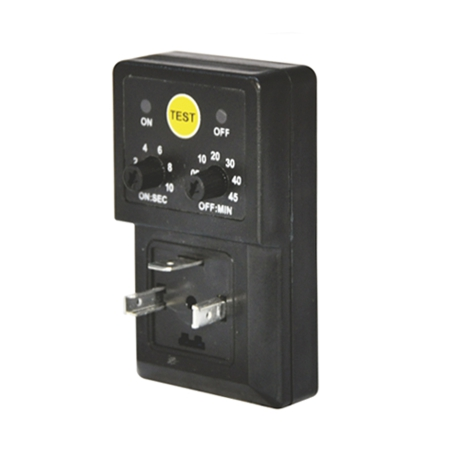

Электронный таймер предназначен для подключения к соленоидным клапанам с целью осуществления функции дренажа. Данное устройство позволяет осуществлять программирование режимов дренажа для различных систем. Время дренажа устанавливается рукояткой ON в диапазоне от 0,5 до 10 секунд. Рукоятка OFF служит для выбора интервала между циклами открытия дренажного клапана в диапазоне значений от 0,5 до 45 минут. Устройство готово к работе непосредственно после подключения питания. Установленные циклы будут повторяться непрерывно при условии подключения к сети. В корпусе таймера содержатся встроенные светодиодные индикаторы позволяющие контролировать исправность устройства. Клавиша TEST позволят осуществить тест устройства и запустить цикл срабатывания с начальной фазы, в сответствии с ранее установленными интервалами настройки. Присоединение таймера осуществляется непосредственно к катушке соленоидного клапана.
