Описание
Среда: пар, перегретая вода и неагрессивные жидкости
Функция безопасности: нормально-закрытый (НЗ) — серия ЭСК 200 и нормально-открытый (НО) — серия ЭСК 201
Количество ходов: 2/2 (порта / позиций)
Диапазоны давлений: 0,35–5 бар (1/8″–1″), 0,5–3 бар (11/4″–2″)
Температура среды: -10 °C … + 160 °С (G1/8″–1″), -10 °С … + 140 °С (G11/4″–2″)
Температура окружающей среды: -20 °C … + 70 °C
Время открытия/закрытия: 200мс–1500мс / 500мс–2000мс
Максимальная вязкость: 38 cSt или мм2/с
Максимально допустимое давление: 7,5 бар
Минимальный перепад давления: 0,35 бар (для 3/8″–1″) и 0,5 бар (для 11/4″–2″)
Уплотнение клапана: кольца круглого сечения
Напряжение: AC, DC
Перестановка катушки без демонтажа клапана (независимо, AC или DC)
Различные диапазоны расходов, широкий диапазон отверстий
Установка в любом положении, но наиболее оптимально – катушкой вверх
Перед клапаном среду необходимо фильтровать
Расход (Q) может быть расчитан, имея давление, плотность и коэффициент расхода
В соответствии с 97/23/ЕС Директива на сосуды под давлением (англ. PED), 2006/95/ЕЕС Директива на низкое напряжение (англ. LVD) и 2004/108/EC Директива по электромагнитной совместимости (англ. EMC)

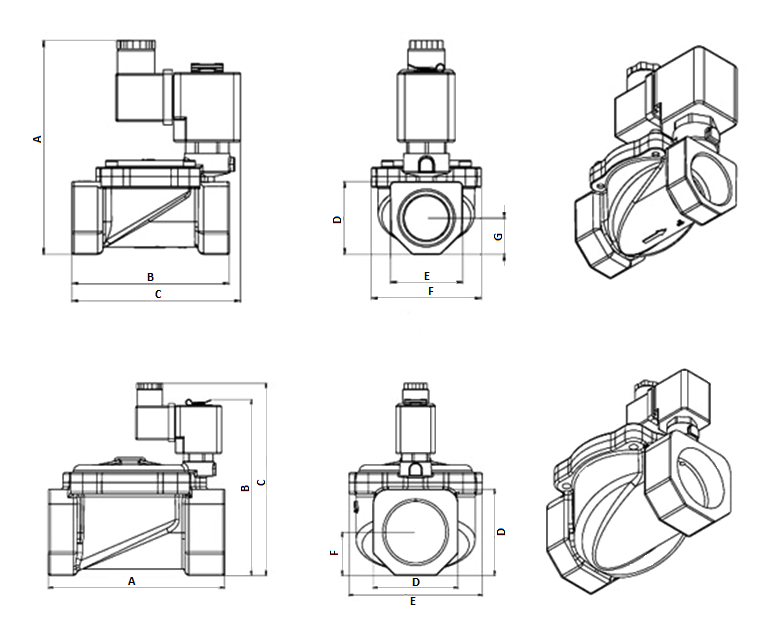

Весогабаритные характеристики:
| Размеры, мм | A | B | C | D | E | F | G |
| 1/8» | 105,3 | 69 | 76,5 | 26,8 | 26,9 | 44 | 13,4 |
| 1/4» | 105,3 | 69 | 76,5 | 26,8 | 26,9 | 44 | 13,4 |
| 3/8» | 105,3 | 69 | 76,5 | 26,8 | 26,9 | 44 | 13,4 |
| 1/2» | 105,3 | 69 | 76,5 | 26,8 | 26,9 | 44 | 13,4 |
| 3/4» | 109,8 | 80 | 86,8 | 31,8 | 31,9 | 53,8 | 15,3 |
| 1» | 120,3 | 89 | 95,5 | 40,9 | 40,7 | 62 | 20,5 |
| 1 1/4″ | 110 | 117 | 130 | 48 | 74 | 74 | 24 |
| 1 1/2″ | 140 | 127 | 140 | 56 | 98 | 98 | 28 |
| 2» | 145 | 143 | 156 | 70 | 110 | 110 | 35 |
