Описание

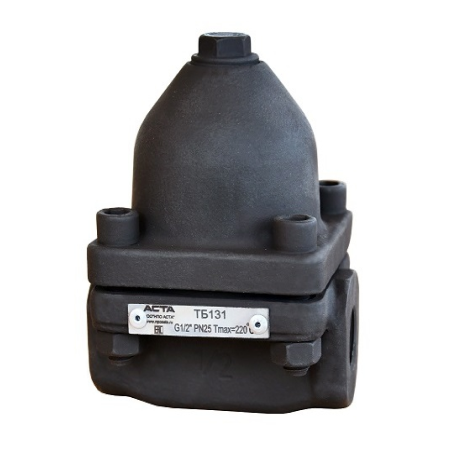

ТЕРМОКОН ТБ131, ТБ133 – термостатический биметаллический конденсатоотводчик, предназначенный для эффективного отвода конденсата из паровых линий.
Принцип действия основан на разности температур пара и конденсата. Изменение температуры приводит к расширению/сжатию биметаллического элемента, соединенного с выпускным клапаном, что позволяет отводить неконденсируемые газы и конденсат ниже температуры насыщения.
Преимущественно применяется для дренажа паропроводов перегретого пара, паровых регистров, пароспутников, отопительного оборудования и др.
Преимущества
- Отвод доохлажденного конденсата
- Компактные размеры
- Непрерывный отвод конденсата
- Устойчив к гидроударам и замерзанию
- Встроенный фильтр
- Конструкция плунжера с функцией «обратного клапана»
Технические данные
| Типоразмеры DN | 15-25 |
| Номинальное давление PN | 25 бар |
| Максимальная температура рабочей среды Tmax | 220 °С |
| Рабочая среда | Водяной пар |
| Расположение на трубопроводе | Горизонтально, вертикально |
| Тип присоединения | ТБ131 — Внутренняя резьба R |
| ТБ133 — Фланцевый по ГОСТ 33259-2015 |
Ограничения применения
| Давление рабочей среды, бар | Максимальная температура рабочей среды, °С |
| 23,2 | 220 |
| 23,7 | 200 |
| 24,4 | 150 |
| 25 | 100 |
Пропускная способность, кг/ч
| DN | Перепад давления, бар | ||||||||
| 1 | 2 | 4 | 6 | 8 | 10 | 14 | 21 | 28 | |
| 15–25 | 330 | 410 | 500 | 630 | 730 | 810 | 890 | 950 | 1000 |

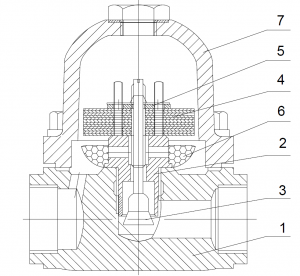

Спецификация материалов
| № | Наименование | Материал |
| 1 | Корпус | Cталь WCB |
| 2 | Седло | Сталь 20X13 |
| 3 | Плунжер | Сталь 20X13 |
| 4 | Биметаллический элемент | Биметалл |
| 5 | Распорное кольцо | Cталь AISI 304 |
| 6 | Фильтр | Cталь AISI 304 |
| 7 | Крышка | Cталь WCB |

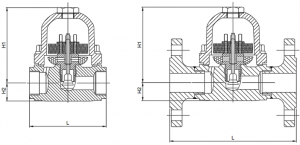

Габаритные размеры
| DN | L, мм |
H1, мм | H2, мм | Масса, кг | ||
| Резьба | Фланцевый | Резьба | Фланцевый | |||
| 15 (½”) | 95 | 170 | 100 | 22 | 2,6 | 4,8 |
| 20 (¾”) | 95 | 170 | 100 | 22 | 2,6 | 4,8 |
| 25 (1”) | 95 | 175 | 100 | 22 | 2,9 | 5,1 |
