Описание

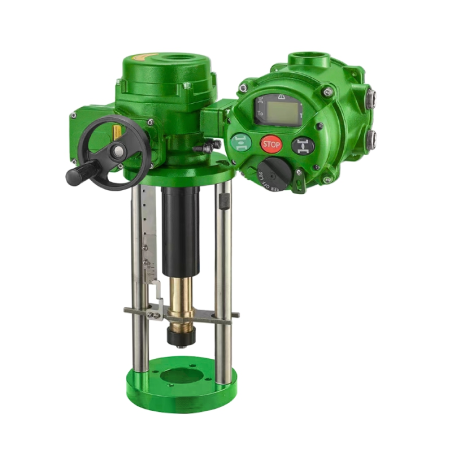

Электрические прямоходные приводы предназначены для дистанционного управления регулирующей или запорной трубопроводной арматурой. Аналоговое управление привода обеспечивает точное позиционирование клапана пропорционально сигналу контроллера.
Особенности конструкции
- Автоматическая калибровка положения хода штока
- Панель управления с ЖК дисплеем для местного управления
- Функция самодиагностики: автоматическая запись приводом рабочих параметров
- Аварийная сигнализация
- Низкотемпературное исполнение*
- Интерфейс связи RS-485*
- Протоколы обмена данными Modbus/Profibus/HART
- Взрывозащищенное исполнение*
* — по запросу
Технические характеристики
| Модель электропривода | HEQ2-03 | HEQ2-04 | HEQ03-6 | HEQ3-10 | HEQ3-16 | HEQ3-20 | |
| Тип управления | Аналоговый | ||||||
| Сигнал обратной связи | 4…20мА (0-10В) | ||||||
| Скорость, мм/c | 1,0 | 1,2 | 0,83 | ||||
| Усилие, кН | 3000 | 4000 | 6000 | 10000 | 16000 | 20000 | |
| Ход, мм | 40 | 100 | |||||
| Потребляемая мощность, Вт | 220В АС | 25 | 30 | 60 | 90 | 90 | 120 |
| 380В АС | 25 | 30 | 60 | 90 | 90 | 120 | |
| Напряжение, В | 220В АС, 380В АС, 110В АС, 24В DC | 220В АС, 380В АС, 110В АС | |||||
| Монтажное положение | Любое, кроме «приводом вниз» | ||||||
| Кабельные вводы | 2 х 3/4”NPT | ||||||
| Температура окружающей среды | от -25 °С до 70 °С; от -55 до 70*; от -25 до 50°С** | ||||||
| Степень защиты по ГОСТ 14254-96 | IP67 (IP68***) | ||||||
* — для низкотемпературного исполнения
** — для взрывозащищенного исполнения
*** — по запросу
Массогабаритные характеристики
|
Вид |
A |
B |
B1 |
C |
D |
D1 |
D2 |
n-d4 |
E |
F |
L |
L1 |
H |
I |
M1 |
|
HEQ2-03 |
468 |
392 |
131 |
95 |
155 |
80 |
60 |
4-Ø10 |
24 |
156 |
240 |
97 |
25 |
155 |
M10 |
|
HEQ2-04 |
468 |
392 |
131 |
95 |
155 |
80 |
60 |
4-Ø10 |
24 |
156 |
240 |
97 |
25 |
155 |
M10 |
|
HEQ2-06 |
535 |
445 |
171 |
130 |
159 |
105 |
80 |
4-Ø12 |
24 |
201 |
240 |
97 |
25 |
159 |
M12*1.25 |
|
HEQ2-10 |
615 |
445 |
171 |
140 |
159 |
118 |
95 |
4-Ø14 |
24 |
201 |
240 |
97 |
25 |
159 |
M16*1.5 |
|
HEQ2-16 |
650 |
445 |
171 |
175 |
159 |
130 |
100 |
4-Ø18 |
24 |
201 |
240 |
97 |
25 |
159 |
M20*1.5 |
|
HEQ2-20 |
650 |
445 |
171 |
175 |
159 |
130 |
100 |
4-Ø18 |
24 |
201 |
240 |
97 |
25 |
159 |
M20*1.5 |
