Описание

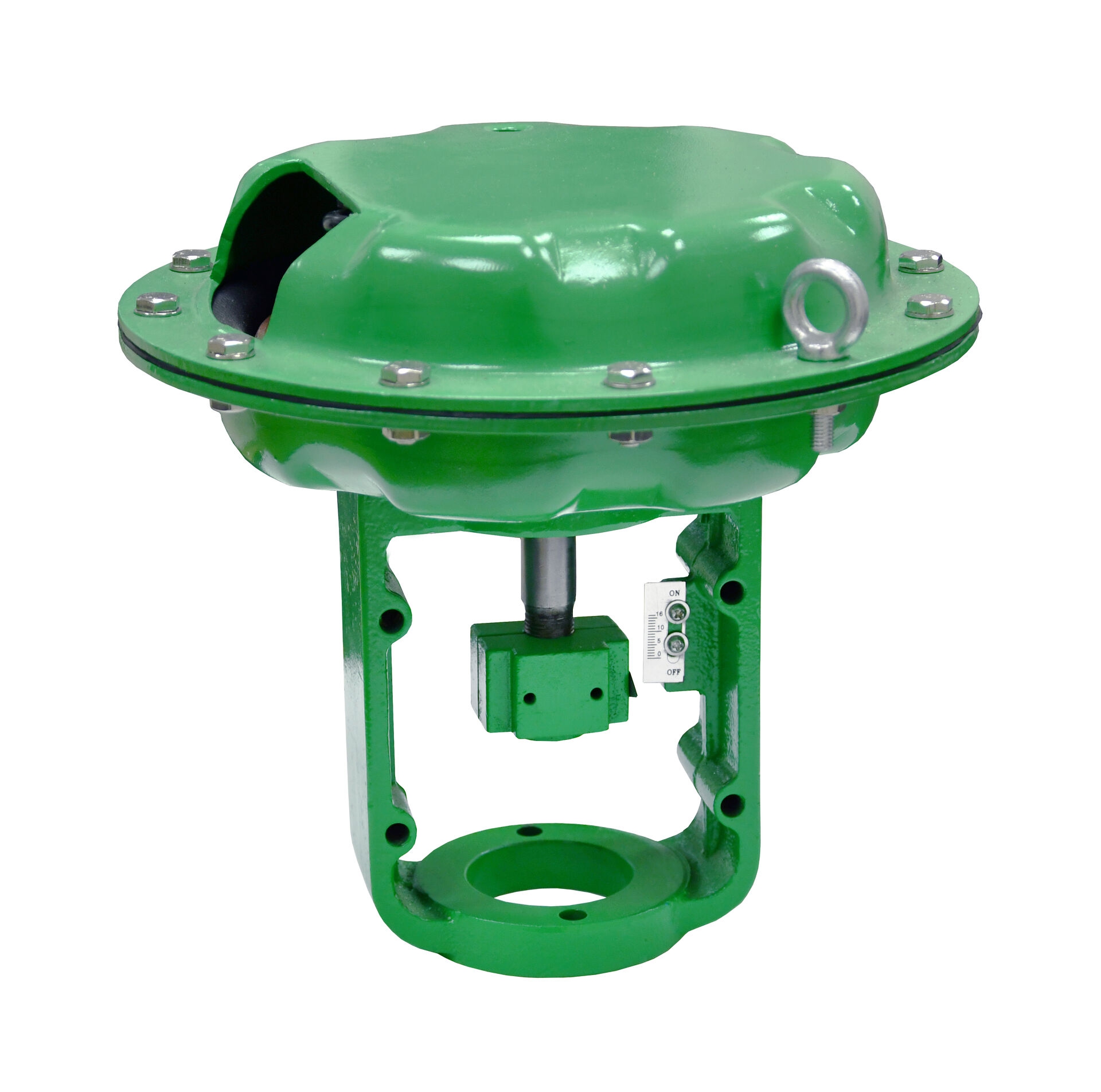

АСТА ППМ – пневматический линейный привод, предназначен для дистанционного управления регулирующими и запорными седельными клапанами серии Р.
Принцип действия основан на уравновешивании силы упругой деформации пружин и усилия, создаваемого давлением управляющей среды (сжатого воздуха) внутри мембранных камер привода.
Изменение управляющего давления приводит к открытию/закрытию затвора клапана.
В зависимости от назначения клапана в системе, пневмопривод может быть выбран прямого действия (положение безопасности клапана нормально-открытое) или обратного (положение безопасности клапана нормально-закрытое).
Опции по запросу:
- Электропневматический/пневматический позиционер для управления подачи сжатого воздуха
- Концевые выключатели в целях индикации положения арматуры (открыто/закрыто)
- Фильтр-редуктор для контроля давления и фильтрации управляющей среды
- Соленоидный клапан для управления подачи сжатого воздуха
Технические характеристики
|
Тип |
ППМ 560 |
ППМ 900 |
ППМ 1500 |
|
|
Принцип действия |
прямой (НО) / обратный (НЗ) |
|||
|
Площадь мембраны, см2 |
560 |
900 |
1500 |
|
|
Ход, мм |
40 |
60 |
100 |
|
|
Диапазон пружин, бар |
0,2 – 1,0 0,8 – 2,4 |
0,2 – 1,0* 0,8 – 2,4 |
0,2 – 1,0* 0,8 – 2,4 |
|
|
Количество пружин
|
НЗ |
6 |
8 |
7 |
|
НО |
5 |
6 |
6 |
|
|
Управляющее давление, бар |
1,4 — 3 |
|||
|
Присоединение подачи воздуха |
3/8» BSP |
|||
|
Температура окружающей |
от -30 °С до 70 °С |
|||
* — по запросу
Спецификация материалов
|
№ |
Наименование |
Материал |
|
1 |
Корпус |
Углеродистая сталь |
|
2 |
Мембрана |
NBR |
|
3 |
Опора |
Углеродистая сталь |
|
4 |
Шток |
20Х13 |
Массогабаритные характеристики
|
Тип |
D, мм |
H, мм |
ØD1, мм |
ØD2, мм |
N-Ød, мм |
M, мм |
S (НО), мм |
S (НЗ), мм |
Масса, кг |
|
ППМ 560 |
360 |
398 |
105 |
40 |
4×12 |
М12х1,25 |
172 |
132 |
22 |
|
ППМ 900 |
470 |
523 |
118 |
45 |
4×14 |
М16х1,5 |
192 |
132 |
52 |
|
ППМ 1500 |
580 |
723 |
130 |
45 |
4×18 |
М20х1,5 |
275 |
172 |
100 |
