Описание

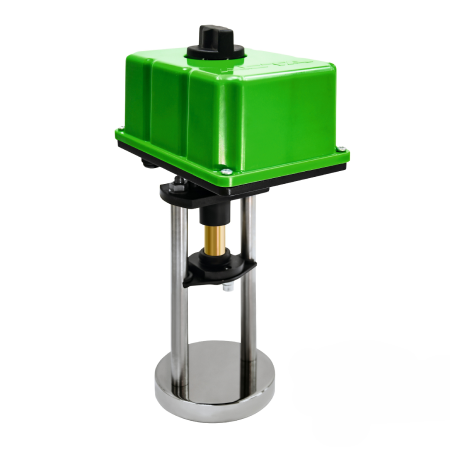

Универсальный электропривод АСТА ЭПР / ЭПА предназначен для дистанционного управления регулирующей или запорной трубопроводной арматурой. В режиме работы трёхпозиционного управляющего сигнала шток клапана перемещается на открытие/закрытие, при отсутствии сигнала – не меняет положения (останавливается). Аналоговое управление привода обеспечивает точное позиционирование клапана пропорционально сигналу контроллера
Особенности конструкции
-
- Простая и быстрая установка
- Малые габариты
- Низкое потребление энергии
- Задаваемые пользователем сигналы управления:
-
- трехпозиционный;
- аналоговый (0-10 В, 2-10 В, 4-20 мА)
-
- Механическое переключение режима питания
- Механическое переключение скорости перемещения штока
Технические характеристики
| Тип управления | Аналоговый; трёхпозиционный |
| Входной аналоговый сигнал | 4–20 мА / 0–10 В / 2-10 В |
| Напряжение питания | 220 В AC; 24 В AC/DC |
| Номинальное усилие | 2 кН |
| Номинальный полный ход | 30 мм |
| Номинальное время полного хода | 35 с |
| Потребляемая мощность, не более | 10 Вт |
| Выходной сигнал | 0–10 В / 2-10 В / 4–20 мА (только в режиме аналогового управления) |
| Монтажное положение | Любое, кроме приводом вниз |
| Температуры окружающей среды | От -10°C до 50°C |
| Степень защиты по ГОСТ 14254-96 | IP65 |
| Режим работы | S1 ПВ 100 |
| Условия эксплуатации | УХЛ 4 по ГОСТ 15150-69 |
Массогабаритные характеристики
|
А, мм |
В, мм |
H, мм |
S, мм |
S1, мм |
E,мм |
M, мм |
M1, мм |
C, мм |
C1, мм |
D, мм |
Масса, кг |
|
114 |
164 |
304 |
106 |
30 |
65 |
10 |
8 |
15 |
15 |
172 |
1,6 |
