Описание

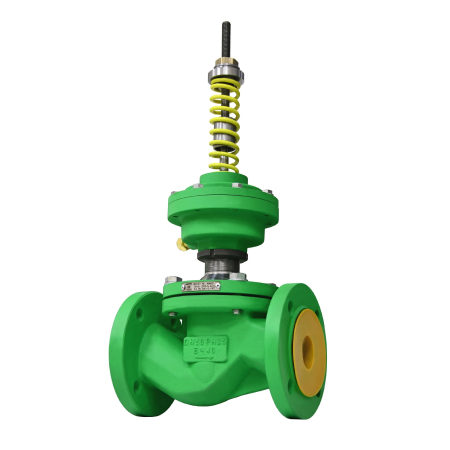

Регулятор давления АСТА Д123/РДС ТЕРМОКОМПАКТ – односедельный клапан прямого действия, предназначен для автоматического поддержания заданного давления рабочей среды, принцип действия которого основан на уравновешивании силы упругой деформации настроечной пружины и силы, создаваемой разностью давлений в камерах мембранного привода.
Новая линейка регуляторов ТЕРМОКОМПАКТ была спроектирована для применения в стесненных условиях на объектах жилищно-коммунальных хозяйств (котельные, ЦТП, ИТП) в санитарно-технических системах зданий (отопление, вентиляция, водоснабжение).
Особенности конструкции
- Модульная конструкция – универсальный клапан, совместимый с различными типами регулирующих блоков
- Модернизированная конструкция разгрузочной камеры затвора
- Сниженная величина зоны нечувствительности
- Разъемное соединение штока регулирующего блока исключает повреждения при транспортировке
- Полная ремонтопригодность без демонтажа с трубопровода
- Регулятор поставляется в комплекте с охладителем импульсов и игольчатым вентилем
Опции по запросу
- Специальная конструкция регулирующих блоков (различные мембраны, широкие диапазоны настроек и т. д.)
- Нестандартные значения Kvs
Мягкое уплотнение затвора (VI класс герметичности)
Технические характеристики
| Номинальный диаметр DN | 15 — 100 | |
| Условное давление PN | 25 бар для DN 15 – 80
16 бар для DN 100 |
|
| Температура рабочей среды | От -30°С до 150 °С | |
| Рабочая среда | Пар, воздух, а также другие среды, совместимые с материалами конструкции регулятора | |
| Диапазон давления настройки | 0,4 — 2,0 бар – красная пружина
1,0 — 8,0 бар – желтая пружина 4,0 — 12 бар – две пружины |
|
| Пропускная способность клапана, Kvs | 1,0 – 125 м3/ч | |
| Класс герметичности | PTFE | VI по ГОСТ 9544-2015 |
| M-M | III по ГОСТ 9544-2015 | |
| Зона нечувствительности | Не более 2,5% от верхнего предела настройки по ГОСТ 11881-76 | |
| Зона пропорциональности | Не более 6% от верхнего предела настройки по ГОСТ 11881-76 | |
| Положение безопасности | Нормально-закрытое | |
| Компенсация давления | Разгруженный по давлению | |
| Отбор импульса рабочей среды | Внешний | |
| Тип присоединения | Фланцевый по ГОСТ 33259-2015, исп. В | |
Спецификация материалов
| № | Наименование | Материал |
| 1 | Корпус | Высокопрочный чугун ВЧ40 |
| 2 | Крышка | Сталь 25 |
| 3 | Седло | Сталь 20Х13 |
| 4 | Плунжер | Сталь 20Х13 |
| 5 | Втулка | Сталь 20Х13 |
| 6 | Шток нижний | Сталь 20Х13 |
| 7 | Крышка нижняя | Серый чугун СЧ25 |
| 8 | Крышка верхняя | Серый чугун СЧ25 |
| 9 | Шток привода нижний | Сталь 20Х13 |
| 10 | Шток привода верхний | Сталь 20Х13 |
| 11 | Мембрана | EPDM |
| 12 | Пружина большая (желтая) | Сталь 60С2А |
| 13 | Пружина малая (красная) | Сталь 60С2А |
| 14 | Опорная втулка | Сталь 20Х13 |
| 15 | Основание нижнее | Сталь 20Х13 |
| 16 | Втулка направляющая | Сталь 20Х13 |
| 17 | Уплотнение штока | PTFE/EPDM |
| 18 | Уплотнение корпуса | Графит |
| 19 | Уплотнение плунжера | PTFE |
Массогабаритные характеристики и значения пропускной способности
| DN | L, мм | H, мм | Масса, кг | Kvs, м3/ч |
| 15 | 130 | 456 | 10 | 4,0; 2,5 |
| 20 | 150 | 451 | 11 | 5,0; 4,0; 2,5 |
| 25 | 160 | 460 | 12 | 8,0; 6,3; 4,0 |
| 32 | 180 | 470 | 13 | 16; 8,0; 6,3 |
| 40 | 200 | 481 | 15 | 25; 16; 8,0 |
| 50 | 230 | 475 | 17 | 32; 25; 16 |
| 65 | 290 | 480 | 22 | 50; 32; 25 |
| 80 | 310 | 519 | 27 | 80; 50; 32 |
| 100 | 350 | 527 | 41 | 125; 80; 50 |
Функциональные особенности регулирующего блока
При использовании регулирующего блока РДС регулятор функционирует в режиме регулятора давления «до себя», который предназначен для автоматического поддержания заданного давления рабочей среды на входе в регулятор вне зависимости от ее расхода.
Схема подключения регулятора давления «до себя»
