Описание

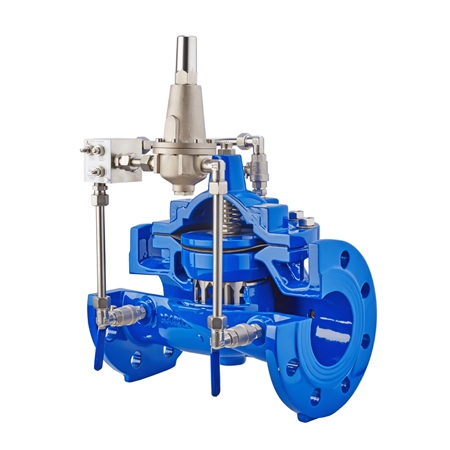

Клапаны с пилотным управлением серии АСТА Р02 предназначены для регулирования потоков жидких сред, запорный орган в котором выполнен в виде нержавеющего плунжера с уплотнением NBR.
Клапаны АСТА Р02 используются для обеспечения широкого спектра функций управления и регулирования в системах водоснабжения, канализации, пожаротушения, технологических процессах в промышленности и сельском хозяйстве.
Клапаны управляются давлением самой рабочей среды либо давлением от внешнего источника, которое должно быть выше или равно давлению рабочей среды.
Характеристики:
| Рабочая среда: вода и другие жидкости, совместимые с материалами конструкции Максимальная температура: 70°С Минимальная температура: -10°С Типоразмеры: DN40-300 Присоединение: фланцы по ГОСТ 33259-2015 Установка: в любом положении, предпочтительнее в горизонтальном |
Спецификация материалов корпуса:
| № | Наименование | Материал |
| 1 | Корпус | GJS 500-7 или GJS 450-10 |
| 2 | Крышка | GJS 500-7 или GJS 450-10 |
| 3 | Указатель положения | AISI 303; никелированная латунь для DN 250 |
| 4 | Заглушка | AISI 316 |
| 5 | Уплотнительное кольцо | NBR |
| 6 | Уплотнение верхней плиты | NBR / EPDM / Витон |
| 7 | Шток указателя положения | AISI 303 |
| 8 | Шток основной | AISI 303 |
| 9 | Направляющая втулка | Бронза CuSn5Zn5Pb5 |
| 10 | Пружина | AISI 302 |
| 11 | Стопорная гайка | AISI 304 |
| 12 | Верхняя плита | Окрашенная сталь |
| 13 | Мембрана | Полиамид / Нейлон |
| 14 | Плунжер |
AISI 303 (DN50-65), Fe 37, GJS 500-7 (от DN 150)
|
| 15 | Уплотнение плунжера | NBR |
| 16 | Держатель прокладки | AISI 303 (AISI 304 от DN150) |
| 17 | Седло | AISI 303 (AISI 304 от DN150) |
| 18 | Уплотнительное кольцо | NBR |
| 19 | Штифт | AISI 304 |
Схема обвязки клапана:
| № | Наименование |
| 1 | Шаровой кран (опция) |
| 2 | Шаровой кран (опция) |
| 3 | Шаровой кран (опция) |
| 4 | Игольчатый вентиль (GR.I.F.O под заказ) |
| 5 | Пилот (Редукционный клапан) |
| 6 | Манометр (опция) |
| 7 | Манометр (опция) |
| 8 | Индикатор положения |
| 9 | Корпус клапана |
| 10 | Крышка клапана |
| 11 | Запирающий элемент |
| 12 | Седло |
