Описание

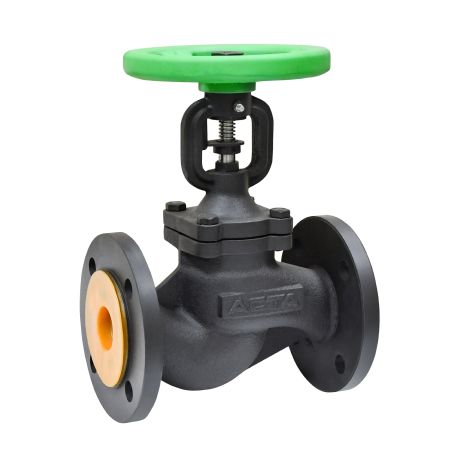

Вентили — запорная арматура, предназначенная для перекрытия потока рабочей среды в трубопроводах различных систем: технологических, пароконденсатных, водо- и теплоснабжения.
Особенности конструкции:
- Двойное сильфонное уплотнение
- Седловое уплотнение «металл-металл»
- Ремонтопригодная конструкция вентиля
- Аварийное сальниковое уплотнение
- Указатель положения «открыто/закрыто»
- Невыдвижная конструкция штока
Технические характеристики
| Номинальный диаметр DN | 15 — 100 |
| Условное давление PN | 16 бар |
| Температура рабочей среды | От -30 °С до 350 °С |
| Рабочая среда | Вода, пар, воздух и другие среды, совместимые с материалами конструкции вентиля |
| Класс герметичности | «А» по ГОСТ 9544-2015 |
| Присоединение | Фланцевое согласно ГОСТ 33259-2015 |
| Тип управления | Штурвал |
Ограничения применения
| Давление рабочей среды | Максимальная температура рабочей среды |
| 9,4 бар | 350 °С |
| 10,0 бар | 300 °С |
| 13,0 бар | 200 °С |
| 14,8 бар | 150 °С |
| 16 бар | 100 °С |
Массогабаритные характеристики и значения пропускной способности
|
DN |
L, |
H, |
ØW, |
Kvs, |
Масса, |
|
15 |
130 |
180 |
120 |
5,9 |
3,2 |
|
20 |
150 |
180 |
120 |
7,4 |
4,0 |
|
25 |
160 |
195 |
140 |
13,0 |
5,0 |
|
32 |
180 |
195 |
140 |
18,0 |
6,2 |
|
40 |
200 |
240 |
180 |
30,0 |
9,1 |
|
50 |
230 |
240 |
180 |
41,0 |
11,0 |
|
65 |
290 |
295 |
250 |
79,0 |
18,5 |
|
80 |
310 |
295 |
250 |
115,0 |
21,0 |
|
100 |
350 |
340 |
280 |
181,0 |
28,0 |
Спецификация материалов
|
№ |
Наименование |
Материал |
|
1 |
Корпус |
Высокопрочный чугун GGG40 |
|
2 |
Седло |
Нержавеющая сталь AISI 410 |
|
3 |
Плунжер |
Нержавеющая сталь AISI 410 |
|
4 |
Шток |
Нержавеющая сталь AISI 410 |
|
5 |
Уплотнение корпуса |
Графит |
|
6 |
Сильфон |
Нержавеющая сталь AISI 316Ti |
|
7 |
Крышка корпуса |
Высокопрочный чугун GGG40 |
|
8 |
Штурвал |
Углеродистая сталь |
