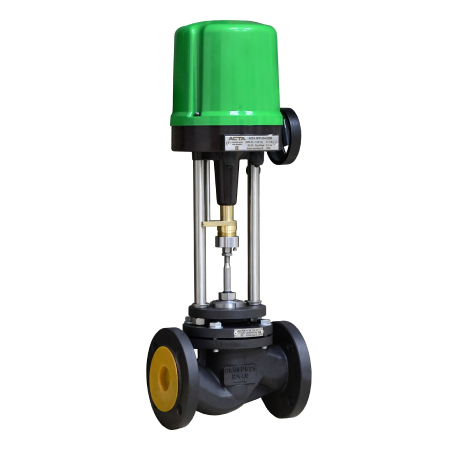

2-х ходовые регулирующие клапаны с электро- и пневмоприводами чугунные АСТА серии Р123

Описание

АСТА серии Р100 – односедельный двухходовой регулирующий клапан, управляемый электрическим или пневматическим приводами, предназначенный для точного дистанционного регулирования или перекрытия потока рабочей среды.

 Особенности конструкции

• различные типы уплотнения затвора (PTFE или «металл-металл»);
• доступно разгруженное исполнение клапана по давлению, позволяющее использовать маломощные приводы;
• запорная и регулирующая поверхности плунжера разнесены в разные плоскости, что позволяет снизить износ этих поверхностей и продлить срок службы клапана;
• самоуплотняющийся подпружиненный шевронный сальниковый узел;
• механическое упрочнение штока с последующей полировкой и смазкой для снижения трения и повышения ресурса сальникового узла;
• две направляющие штока для увеличения точности позиционирования плунжера и уменьшения воздействия высокого давления при его перемещении;
• ремонтопригодная конструкция, позволяющая изменить пропускные способности клапана в процессе его технического обслуживания;

Опции по запросу

• • Вакуумная конструкция клапана
• • Стеллитирование внутренних деталей
• • Питательный клапан
• • Различные исполнения уплотнительных поверхностей фланцев клапана (исп. C, L, D, M и др.)
• • Электропневматический позиционер со стандартным управления 4…20 мА, а также с дополнительными опциями (обратная связь, протокол HART, PROFIBUS, взрывозащите и др.)

Технические характеристики

Серия	Р123
Материал корпуса клапана	Высокопрочный чугун
Номинальный диаметр DN	15 – 200
Условное давление PN	PN25 (DN15-80) PN16 (DN100-200)
Температура рабочей среды	От -30 °C до +220 °C
Рабочая среда	Вода, пар, сжатый воздух, и другие среды, совместимые с материалами конструкции клапана
Характеристики регулирования	Линейная / равнопроцентная / отсечная
Диапазон регулирования	30:1
Пропускная способность клапана, Kvs	0,1–630 м3/ч
Компенсация давления	Разгруженный / неразгруженный по давлению
Класс герметичности	VI по ГОСТ 9544-2015 (уплотнение по затвору EPDM/PTFE)
	IV по ГОСТ 9544-2015 (уплотнение по затвору «металл-металл»)
Тип присоединения	Фланцевый по ГОСТ 33259-2015
Тип управления	Электропривод / пневмопривод



Коэффициент начала кавитации Z

DN	15	20	25	32	40	50	65	80	100	125	150	200
Z	0,5	0,5	0,5	0,5	0,5	0,5	0,45	0,4	0,35	0,35	0,35	0,3

Пропускные способности клапана (неразгруженное исполнение)

Линейная/равнопроцентная характеристика



Отсечная характеристика

DN	15	20	25	32	40	50	65	80	100	125	150	200
Kvs, м3/ч	4,8	7,5	12	20	30	50	80	135	200	300	480	750
Ход, мм	10	10	20	20	20	20	30	30	30	50	50	75



Пропускные способности клапана (разгруженное исполнение)

Линейная/равнопроцентная характеристика

DN	Kvs, м3/ч
	16	25	40	63	80	125	160	200	250	400	630
	Ход штока, мм
50	20	20	20	–	–	–	–	–	–	–	–
65	–	30	30	30	–	–	–	–	–	–	–
80	–	–	30	–	30	30	–	–	–	–	–
100	–	–	–	–	30	30	30	–	–	–	–
125	–	–	–	–	–	50	–	50	50	–	–
150	–	–	–	–	–	–	–	50	50	50	–
200	–	–	–	–	–	–	–	–	75	75	75

Примечание: по запросу доступны другие значения Kvs.

Отсечная характеристика

DN	50	65	80	100	125	150	200
Kvs, м3/ч	50	80	135	200	300	480	750
Ход, мм	20	30	30	30	50	50	75

Спецификация материалов



№	Наименование	Материал
1	Корпус	Высокопрочный чугун ВЧ40
2	Крышка	Сталь 20
3	Седло	Сталь 20Х13
4	Плунжер	Сталь 20Х13
5	Шток	Сталь 20Х13
6	Направляющая	PTFE/Бронза
7	Сальник	PTFE/Графит
8	Уплотнение корпуса	Графлекс

Массогабаритные характеристики



Неразгруженное исполнение клапана

DN	L, мм	H, мм										Масса, кг*
		ЭПР / ЭПА						ППМ
		0,6кН	1,8кН	4,0 кН	10,0кН	14,0кН	25 кН	350	560	900	1500
15	130	371	411	—	—	—	—	403	—	—	—	3,2
20	150	366	406	—	—	—	—	398	—	—	—	3,8
25	160	376	416	—	—	—	—	408	—	—	—	4,5
32	180	377	417	567	—	—	—	409	—	—	—	6,9
40	200	—	425	575	—	—	—	417	512	—	—	9,6
50	230	—	419	569	—	—	—	411	506	—	—	11,9
65	290	—	—	630	675	887	—	—	573	—	—	19,0
80	310	—	—	628	673	885	—	—	566	—	—	25,0
100	350	—	—	—	682	894	—	—	575	—	—	37,0
125	400	—	—	—	734	946	946	—	—	752	—	65,0
150	480	—	—	—	—	978	978	—	—	784	—	75,0
200	600	—	—	—	—	—	996	—	—	—	1002	120,0

* — масса клапана указана без учёта привода



Разгруженное исполнение клапана

DN	L, мм	H, мм										Масса, кг*
		ЭПР / ЭПА						ППМ
		0,6кН	1,8кН	4,0 кН	10,0кН	14,0кН	25 кН	350	560	900	1500
50	230	402	442	—	—	—	—	434	535	655	855	11,9
65	290	—	480	630	—	—	—	472	573	693	893	19,0
80	310	—	478	628	—	—	—	—	566	688	888	25,0
100	350	—	—	637	—	—	—	—	575	700	900	37,0
125	400	—	—	694	734	—	—	—	—	752	952	65,0
150	480	—	—	721	762	978	—	—	—	784	984	75,0
200	600	—	—	—	—	996	996	—	—	—	1002	120,0

* — масса клапана указана без учёта привода
