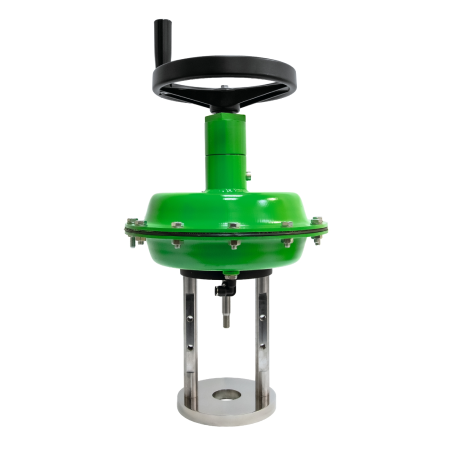

Пневматические прямоходные приводы АСТА серии ППМ 320

Описание

АСТА ППМ – пневматический линейный привод, предназначен для дистанционного управления регулирующими и запорными седельными клапанами серии Р.

Принцип действия основан на уравновешивании силы упругой деформации пружин и усилия, создаваемого давлением управляющей среды (сжатого воздуха) внутри мембранных камер привода.

Изменение управляющего давления приводит к открытию/закрытию затвора клапана.

Особенности конструкции:

• ☑ Широкий диапазон создаваемых усилий пневмопривода обеспечивает управление клапанами малых и больших диаметров
• ☑ Конструкция позволяет изменить принцип действия привода (прямой или обратный) в зависимости от функции безопасности клапана (НО или НЗ)
• ☑ Перенастройка рабочего диапазона пружин за счет корректировки их количества
• ☑ Стойки привода выполнены со спецплощадкой для установки пневмообвязки

Опции по запросу:

• ❑Электропневматический/пневматический позиционер для управления подачи сжатого воздуха
• ❑Концевые выключатели в целях индикации положения арматуры (открыто/закрыто)
• ❑Фильтр-редуктор для контроля давления и фильтрации управляющей среды
• ❑Соленоидный клапан для управления подачей сжатого воздуха
• ❑Верхний ручной дублер для управления арматурой в случае отсутствия управляющей среды или при возникновении аварийных ситуаций

Технические характеристики

Тип	ППМ320		ППМ320-РД*
Принцип действия	Прямой (НО) / обратный (НЗ)
Площадь мембраны, см2	320
Ход, мм	20 / 30
Диапазон пружин, бар	0,2 – 1,0	0,8 – 2,4	0,2 – 1,0	0,8 – 2,4
Количество пружин	2	4	2	4
Управление подачи воздуха, бар	1,4 – 3,5
Присоединение подачи воздуха	1/4» BSP
Класс загрязненности воздуха	Не ниже 1 по ГОСТ 17433-80
Температура окружающей среды, °С	От -40 °С до 60 °С
	От -55 °С до 60 °С**
* — ППМ320-РД – с ручным дублером ** — по запросу



Массогабаритные характеристики

Тип	øD,мм	øD2, мм	H, мм	Н1, мм	S (НЗ), мм	S (НО), мм	Е, мм	М, мм	N – М2, мм	Масса, кг
ППМ320	275	—	282	40	95	148	100	М10	2 х М12	8,0
ППМ320-РД	275	200	480	40	95	148	100	М10	2 х М12	14,0



Спецификация материалов



№	Наименование	Материал
		Температура окружающей среды
		От -40 °С до 60 °С	От -55 °С до 60 °С
1	Корпус	Углеродистая сталь	Сталь 09Г2С
2	Мембрана	Фторкаучук	Фторкаучук
3	Стойки	Нержавеющая сталь 20Х13	Нержавеющая сталь 12Х18Н10Т
4	Шток	Нержавеющая сталь 20Х13	Нержавеющая сталь 12Х18Н10Т
5*	Корпус штурвала	Углеродистая сталь	—
6*	Винт	Нержавеющая сталь 20Х13	—
7*	Гайка	Нержавеющая сталь 20Х13	—
8*	Штурвал	Алюминий	—
* — для ППМ320-РД
