Описание

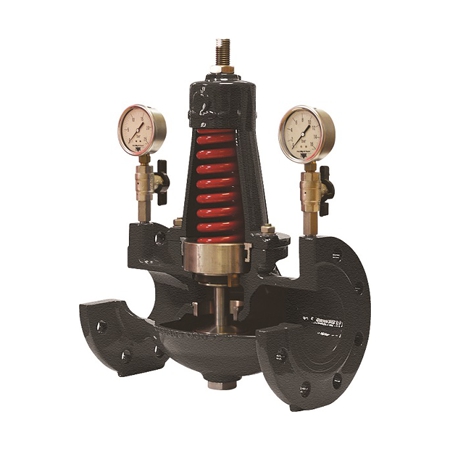

Редукционный клапан для систем теплоснабжения АСТА Р05 является регулятором давления прямого действия «после себя», который снижает переменное давление на входе до требуемого стабильного давления на выходе.
Применяется в системах распределения воды, системах ЖКХ, ВКХ, ирригации, пожарных и системах охлаждения.
Характеристики:
Рабочая среда: воды, воздуха, а также для жидкостей с температурой до 150 °C и максимальным давлением до 64 бар
Максимальная температура: 150°С
Типоразмеры: DN50-150
Присоединение: фланцы по ГОСТ 33259-2015

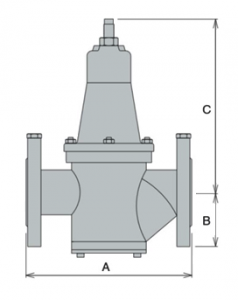

Весогабаритные характеристики:
PN40:
| DN | 50 | 65 | 80 | 100 | 125 | 150 |
| А, мм | 230 | 290 | 310 | 350 | 400 | 450 |
| B, мм | 83 | 93 | 100 | 117 | 135 | 150 |
| C, мм | 280 | 320 | 350 | 420 | 590 | 690 |
| Вес, кг | 12 | 19 | 24 | 34 | 56 | 74 |
PN64:
| DN | 50 | 80 | 100 | 150 |
| А, мм | 230 | 310 | 350 | 480 |
| B, мм | 90 | 108 | 126 | 172 |
| C, мм | 240 | 340 | 400 | 500 |
| Вес, кг | 15 | 29 | 40 | 50 |

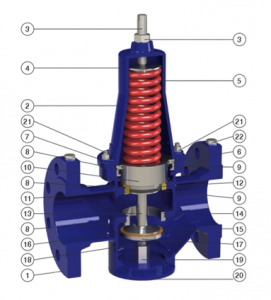

Спецификация материалов:
| № | Наименование | Материал | Опции |
| 1 | Корпус | Высокопрочный чугун GJS 500-7 или GJS 450-10 | — |
| 2 | Крышка | Высокопрочный чугун GJS 500-7 или GJS 450-10 | — |
| 3 | Регулировочный винт | Нержавеющая сталь AISI 304 | AISI 316 |
| 4 | Гайка | Нержавеющая сталь AISI 304 | AISI 316 |
| 5 | Направляющая пружины | Нержавеющая сталь AISI 303 | AISI 316 |
| 6 | Пружина | Пружинная сталь 52SiCrNi5 с покрытием | — |
| 7 | Фиксатор поршня | Нержавеющая сталь AISI 304 | AISI 316 |
| 8 | Скользящее кольцо | PTFE | — |
| 9 | Уплотнение | NBR | EPDM / Витон |
| 10 | Прокладка | NBR | — |
| 11 | Верхний поршень | Нержавеющая сталь AISI 303,
для DN125-150 бронза CuSn5Zn5Pb5 |
AISI 303 / AISI 316 |
| 12 | Нижнее кольцо | Бронза CuSn5Zn5Pb5 | AISI 304 / AISI 316 |
| 13 | Нижний поршень | Нержавеющая сталь AISI 303 | AISI 316 |
| 14 | Проставка | Нержавеющая сталь AISI 303 | AISI 316 |
| 15 | Седло | Нержавеющая сталь AISI 304 | AISI 316 |
| 16 | Держатель уплотнения | Нержавеющая сталь AISI 303 | AISI 316 |
| 17 | Уплотнение | NBR (Полиуретан для PN25-40) | — |
| 18 | Держатель уплотнения | Нержавеющая сталь AISI 303 | AISI 316 |
| 19 | Регулировочная гайка | Нержавеющая сталь AISI 303 | AISI 316 |
| 20 | Нижняя крышка | Нержавеющая сталь AISI 303 | — |
| 21 | Шпильки, гайки и шайбы | Нержавеющая сталь AISI 304 | AISI 316 |
| 22 | Заглушки манометров | Нержавеющая сталь AISI 316 | — |
