Описание

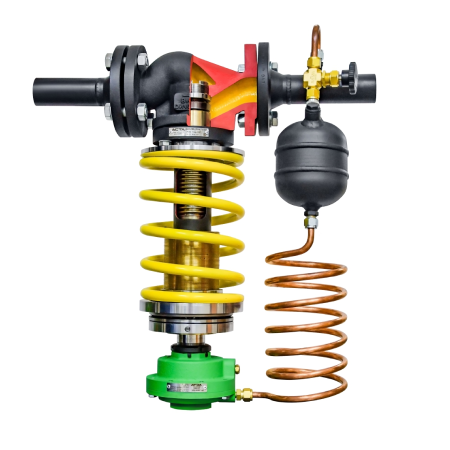

Редукционный клапан АСТА Д200 – односедельный клапан прямого действия с сильфонным уплотнением, предназначен для автоматического поддержания заданного давления рабочей среды, принцип действия которого основан на уравновешивании силы упругой деформации настроечной пружины и силы, создаваемой разностью давлений в камерах мембранного привода.
Особенности конструкции
- Конструкция с двумя долговечными сильфонами позволяет эксплуатировать регулятор давления на высоких температурах и агрессивных средах без сервисного обслуживания;
- Наличие в конструкции второго разгрузочного сильфона позволяет снизить усилие управления клапаном;
- Легкость настройки клапана обеспечивается наличием подшипника в системе настройки давления;
- Минимальное трение ходовых частей обеспечивает высокую точность регулирования;
- Система быстрой смены привода с изменяемым количеством пружин для изменения настраиваемого давления управления;
- Полная ремонтопригодность без демонтажа с трубопровода;
- Регулятор поставляется в комплекте с охладителем импульсов и игольчатым вентилем.
Опции по запросу
- Специальная конструкция регулирующих блоков (различные мембраны, широкие диапазоны настроек и т. д.);
- Нестандартные значения Kvs;
- Мягкое уплотнение затвора (VI класс герметичности).
Технические характеристики
| Номинальный диаметр DN | 125-200 | |
| Условное давление PN | 16 бар | |
| Температура рабочей среды | PTFE* | до +220°С |
| М-М | до +350°С | |
| Рабочая среда | Пар, воздух, а также другие среды, совместимые с материалами конструкции регулятора | |
| Диапазон давления настройки | 1,0-4,0 бар – красная пружина
2,0-8,0 бар – желтая пружина 4,0-12 бар – две пружины |
|
| Пропускная способность клапана, Kvs | 4,0 — 125 м3/ч | |
| Класс герметичности | PTFE* | VI по ГОСТ 9544-2015
III по ГОСТ 9544-2015 |
| М-М | ||
| Зона нечувствительности | Не более 2,5% от верхнего предела настройки по ГОСТ 11881-76 | |
| Зона пропорциональности | Не более 6% от верхнего предела настройки по ГОСТ 11881-76 | |
| Положение безопасности | Нормально-открытое | |
| Компенсация давления | Разгруженный по давлению | |
| Отбор импульса рабочей среды | Внешний | |
| Тип присоединения | Фланцевый по ГОСТ 33259-2015, исп. В | |
Спецификация материалов
|
№ |
Наименование |
Материал |
|
1 |
Корпус |
Высокопрочный чугун ВЧ40 |
|
2 |
Крышка |
Сталь 25 |
|
3 |
Седло |
Сталь 20Х13 |
|
4 |
Плунжер |
Сталь 20Х13 |
|
5 |
Втулка |
Сталь 14Х17Н2 |
|
6 |
Шток |
Сталь 20Х13 |
|
7 |
Сильфон разгрузочный |
Сталь 08Х18Н10Т |
|
8 |
Сильфон |
Сталь 08Х18Н10Т |
|
9 |
Стакан |
Чугун АЧС-1 |
|
10 |
Гайка ходовая |
Сталь 20Х13 |
|
11 |
Крышка нижняя |
Чугун СЧ25 |
|
12 |
Крышка верхняя |
Чугун СЧ25 |
|
13 |
Мембрана |
EPDM |
|
14 |
Пружина малая |
60С2А |
|
15 |
Пружина большая |
60С2А |
|
16 |
Прокладка |
Графлекс |
Массогабаритные характеристики и значения пропускной способности
|
DN |
L, мм |
H, мм |
Масса, кг |
Kvs, м3/ч |
|
125 |
400 |
656 |
115 |
220 |
|
150 |
480 |
704 |
150 |
280 |
|
200 |
600 |
950 |
225 |
380 |
Примечание: по запросу доступны другие значения Kvs.
Функциональные особенности регулирующего блока
При использовании регулирующего блока РПС регулятор функционирует в режиме регулятора давления «после себя», который предназначен для автоматического поддержания заданного давления рабочей среды на выходе из регулятора вне зависимости от ее расхода.
Схема подключения регулятора давления «после себя»
