Описание

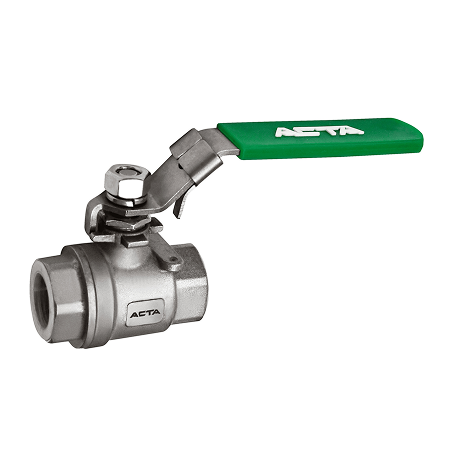

АСТА КШ 451 – полнопроходный 2-х составной шаровой кран, представляет собой запорную трубопроводную арматуру, предназначенную для перекрытия потока среды в трубопроводах систем водоснабжения, теплоснабжения, пароконденсатных системах, системах сжатого воздуха и других неабразивных рабочих сред, нейтральных к материалам шарового крана.
Особенности конструкции
- Мягкое уплотнение седла PTFE
- Ремонтопригодная конструкция крана
- Ограничитель хода
- Рычаг с отверстием под пломбу для предотвращения несанкционированного открытия/закрытия крана
- Фиксатор положения на рычаге для предотвращения случайного открытия/закрытия крана
Технические характеристики
| Номинальный диаметр DN | 8 – 100 (1/4″ – 4″) |
| Условное давление PN | 40 бар |
| Температура рабочей среды | От -60 °С до 200 °С |
| Рабочая среда | Вода, пар (до 180 °С) , воздух и другие среды, совместимые с материалами конструкции крана |
| Класс герметичности | «А» по ГОСТ 9544-2015 |
| Тип присоединения | Внутренняя резьба G |
Спецификация материалов
| № | Наименование | Материал |
| 1 | Корпус | Нержавеющая сталь SS 316 |
| 2 | Седло | PTFE |
| 3 | Шар | Нержавеющая сталь SS 316 |
| 4 | Уплотнение корпуса | PTFE |
| 5 | Крышка корпуса | Нержавеющая сталь SS 316 |
| 6 | Шток | Нержавеющая сталь SS 316 |
| 7 | Уплотнение штока | Нержавеющая сталь SS 304 |
| 8 | Рукоятка | Нержавеющая сталь+PVC |
Массогабаритные и расходные характеристики
| DN | L, мм | H, мм | W, мм | ød, мм | Kv, м3/ч | Масса, кг |
| 8 | 56 | 55 | 95 | 8 | 11,3 | 0,2 |
| 10 | 56 | 55 | 95 | 10 | 13,2 | 0,2 |
| 15 | 56 | 55 | 105 | 15 | 18,9 | 0,3 |
| 20 | 63 | 59 | 128 | 20 | 47,1 | 0,4 |
| 25 | 75 | 66 | 146 | 25 | 66,0 | 0,6 |
| 32 | 86 | 71 | 146 | 32 | 86,7 | 0,9 |
| 40 | 98 | 82 | 162 | 40 | 150,8 | 1,3 |
| 50 | 112 | 90 | 192 | 50 | 207,4 | 1,9 |
| 65 | 148 | 122 | 220 | 65 | 584,4 | 2,9 |
| 80 | 171 | 135 | 250 | 80 | 678,6 | 3,8 |
| 100 | 212 | 156 | 300 | 100 | 1545,0 | 5,7 |
