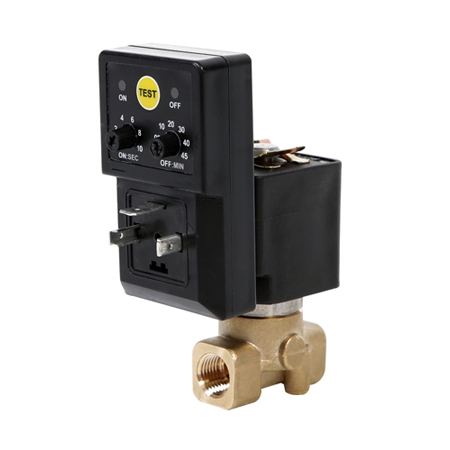

Клапаны соленоидные дренажные АСТА серии ЭСК 985-986 пилотное управление

Описание

Преимущества:

• содержит встроенный таймер;
• низкое сопротивление;
• требует минимальный перепад давления 0,5 бар;
• поворач.катушка 360°;
• высокая надежность;
• полнопроходные;
• запатентованная технология;
• долгий срок службы.

Среда: вода, масла низкой вязкости, неагрессивные жидкости и газы

Функция безопасности: нормально-закрытый (НЗ) — серия ЭСК 985; нормально-открытый (НО) — серия ЭСК 986

Количество ходов: 2/2 (портов/позиций)

Присоединение: Резьба G (BSPP / ISO 228–1)

Диапазоны давлений: 0,35–16 бар (1/8″…1″ Серия ЭСК985), 0,5–12 бар (11/4″…2″ Серия ЭСК985), 0,35–

12 бар (1/8″…1″ Серия ЭСК986), 0,5–10 бар (11/4″…2″ Серия ЭСК986)

Температура среды: -10 °С … +100 °С

Температура окружающей среды: -20 °С – +70 °С

Время открытия: 200-1500мс

Время закрытия: 500-2000мс

Максимальная вязкость: 38cSt или мм²/с

Максимально допустимое давление: 24 бар (ЭСК 985), 18 бар (ЭСК 986)

Требуемый минимальный перепад давления: 0,35 бар (для 1/8″…1″) и 0,5 бар (для 11/4″…2″), внутренняя
выпускная система (для серии ЭСК986)

Уплотнение клапана: кольца круглого сечения

Напряжение: AC, DC

Перестановка катушки без демонтажа клапана (независимо AC, DC)

Установка в любом положении, но наиболее оптимально катушкой вверх

Перед клапаном среду необходимо фильтровать

Расход (Q) может быть рассчитан, исходя из значений давления, плотности и коэффициента расхода

В соответствии с 97/23/ЕС Директива на оборудование, работающее под давлением (PED), 2006/95/EEC директива на низковольтное оборудование (LVD), 2004/108/ЕС Директива по электромагнитной совместимости (EMC)

Габаритные характеристики
