Описание

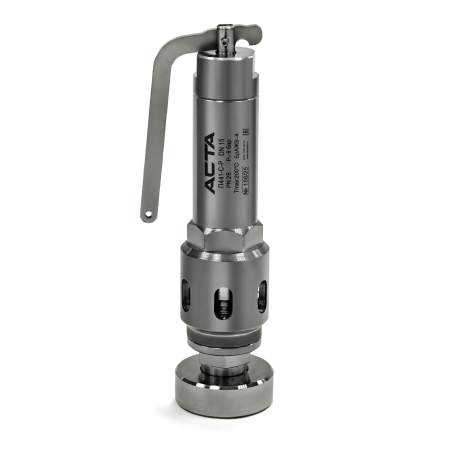

Предохранительные клапаны АСТА серии П441 – пропорциональные пружинные клапаны со свободным истечением, предназначенные для автоматической защиты оборудования и трубопроводов от недопустимого превышения давления.
Принцип действия основан на разности силы упругой деформации пружины и силы, создаваемой давлением рабочей среды. При превышении давления настройки клапана происходит сброс избытка рабочей среды.
Преимущественно используются в составе компрессорного оборудования, а также в других технологических процессах, связанных с поддержанием безопасного уровня давления газов.
Особенности конструкции:
- Негазоплотное исполнение
- Принудительный подрыв рычагом/ без подрыва
- Мягкое уплотнение затвора Силиконовая резина (до 6 бар), мягкое уплотнение затвора PTFE (до 25 бар) или уплотнение затвора «металл-металл» (по запросу)
Технические характеристики
|
Модель |
П441 |
|
|
Номинальный диаметр, DN |
15-25(1/2” – 1”) |
|
|
Номинальное давление, PN |
25 бар |
|
|
Температура рабочей среды |
М-М* |
от -60 °С до 250 °С |
|
PTFE* |
от -60 °С до 200 °С |
|
|
C |
от -50 °С до 200 °С |
|
|
Рабочая среда |
М-М* |
Воздух, инертные и неядовитые газы. Допускается использование на воду и другие неагрессивные жидкие среды. |
|
PTFE* |
||
|
C |
||
|
Давление настройки |
0,5-25 бар |
|
|
Тип присоединения |
Резьбовой R (Наружная) |
|
|
Класс герметичности |
«А» по ГОСТ 9544-2015 |
|
* — по запросу
Расчетные параметры:
|
DNxDN |
R” |
Диаметр седла, D,мм |
Площадь седла, А,мм² |
|
15×15 |
½” |
13 |
63 |
|
20×20 |
¾” |
19 |
101 |
|
25×25 |
1” |
25 |
129 |
Пропускная способность
| DN (R”) | 15 х 15 (1/2”) | 20 х 20 (3/4”) | 25 х 25 (1”) | |||
| Р, бар | I | II | I | II | I | II |
| 0,5 | 20 | 541 | 44 | 1070 | 76 | 2009 |
| 1 | 28 | 692 | 60 | 1478 | 103 | 2561 |
| 2 | 43 | 978 | 91 | 2090 | 157 | 3622 |
| 3 | 57 | 1198 | 122 | 2560 | 212 | 4435 |
| 4 | 72 | 1383 | 153 | 2956 | 266 | 5122 |
| 5 | 86 | 1546 | 185 | 3304 | 320 | 5726 |
| 6 | 101 | 1694 | 216 | 3620 | 374 | 6272 |
| 7 | 116 | — | 247 | — | 428 | — |
| 8 | 130 | — | 278 | — | 482 | — |
| 9 | 145 | — | 309 | — | 536 | — |
| 10 | 159 | — | 341 | — | 590 | — |
| 11 | 174 | — | 372 | — | 645 | — |
| 12 | 189 | — | 403 | — | 699 | — |
| 13 | 203 | — | 434 | — | 753 | — |
| 14 | 218 | — | 466 | — | 807 | — |
| 15 | 233 | — | 497 | — | 861 | — |
| 16 | 247 | — | 528 | — | 915 | — |
| 17 | 262 | — | 559 | — | 969 | — |
| 18 | 276 | — | 591 | — | 1023 | — |
| 19 | 291 | — | 622 | — | 1077 | — |
| 20 | 306 | — | 653 | — | 1132 | — |
| 21 | 321 | — | 684 | — | 1186 | — |
| 22 | 336 | — | 715 | — | 1240 | — |
| 23 | 351 | — | — | — | 1294 | — |
| 24 | 366 | — | — | — | 1348 | — |
| 25 | 380 | — | — | — | 1402 | — |
| I – воздух, кг/ч; II – вода, кг/ч | ||||||
Спецификация материалов:
| № | Наименование | Материал |
| 1 | Корпус | Нержавеющая сталь 12Х18Н10Т |
| 2 | Седло | Нержавеющая сталь 12Х18Н10Т |
| 3 | Плунжер | Нержавеющая сталь 12Х18Н10Т |
| 4 | Колпак | Нержавеющая сталь 12Х18Н10Т |
| 5 | Шток | Нержавеющая сталь 12Х18Н10Т |
| 6 | Тарелка | Нержавеющая сталь 12Х18Н10Т |
| 7 | Гайка регулировочная | Нержавеющая сталь 12Х18Н10Т |
| 8 | Втулка подрыва | Нержавеющая сталь 12Х18Н10Т |
| 9 | Рычаг подрыва | Нержавеющая сталь 12Х18Н10Т |
| 10 | Пружина сжатия | Нержавеющая сталь AISI 304 |
| 11 | Штифт | Нержавеющая сталь AISI 304 |
| 12 | Шайба | Пентасил 6747 |
Массогабаритные характеристики
|
DNxDN |
R” |
L1,мм |
n x D1,мм |
H,мм |
Масса,кг |
|
15х15 |
½” |
47 |
6 x 8 |
175 |
0,86 |
|
20х20 |
¾” |
56 |
6 x 11 |
209 |
1,46 |
|
25х25 |
1” |
65 |
6 x 14 |
241 |
2,36 |
