Описание
Предохранительные клапаны предназначены для защиты сосудов, оборудования и трубопроводов от аварийного повышения давления сверх допустимой величины. Защите предохранительными клапанами подлежат сосуды, оборудование и трубопроводы, в которых возможно повышение давления от питающего источника, от химической реакции, от обогрева подогревателя, от солнечной радиации, в случае возникновения пожара рядом с сосудом или трубопроводом.
Характеристики:
Рабочая среда: вода в системах теплоснабжения
Максимальная температура: 300°С
Минимальная температура:
Типоразмеры: 20х32-200х300
Присоединение: Фланцы по ГОСТ 12815 исп.1 PN16
Установка: корпус вертикально, вход через патрубок снизу, сброс среды через боковой патрубок. В случае подъёма отводящего трубопровода необходимо организовать дополнительный дренаж через специальное отверстие в корпусе клапана.

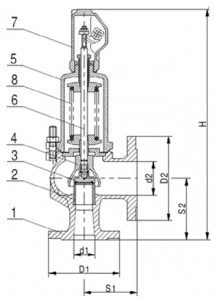

Весогабаритные характеристики (для СЧ PN16, для прочих материалов по запросу):
| DN | Седло | D1 | D2 | S1 | S2 | H | Дренаж | Давление начала срабатывания | Масса | ||
| d1xd2 | d0 | A | E | мин | макс | кг | |||||
| мм | мм2 | PN16 | PN10 | мм | бар | ||||||
| 20х32 | 16 | 201 | 105 | 140 | 85 | 95 | 345 | G1/4″ | 0,45 | 16 | 7,5 |
| 25х40 | 20 | 314 | 115 | 150 | 95 | 105 | 395 | G1/4″ | 0,45 | 16 | 9,0 |
| 32х50 | 25 | 491 | 140 | 165 | 100 | 110 | 420 | G1/4″ | 0,45 | 16 | 13,0 |
| 40х65 | 32 | 804 | 150 | 185 | 115 | 130 | 495 | G1/4″ | 0,45 | 16 | 19,0 |
| 50х80 | 40 | 1257 | 165 | 200 | 125 | 145 | 550 | G1/4″ | 0,45 | 16 | 25,0 |
| 65х100 | 50 | 1964 | 185 | 220 | 140 | 150 | 660 | G3/8″ | 0,45 | 16 | 37,0 |
| 80х125 | 63 | 3117 | 200 | 250 | 155 | 170 | 710 | G3/8″ | 0,45 | 16 | 52,0 |
| 100х150 | 77 | 4657 | 220 | 285 | 175 | 180 | 810 | G3/8″ | 0,45 | 16 | 77,0 |
| 125х200 | 93 | 6793 | 250 | 340 | 215 | 220 | 860 | G3/8″ | 0,45 | 12,5 | 90,0 |
| 150х250 | 110 | 9503 | 285 | 395 | 225 | 245 | 100 | G3/8″ | 0,45 | 10 | 140,0 |
Спецификация материалов:
| № | Наименование | Материал |
| 1 | Корпус | EN-GJL-250 |
| 2 | Седло | X39CrMo17–1 |
| 3 | Плунжер | X39CrMo17–1 |
| 4 | Колокол | EN-GJL-400–15 |
| 5 | Крышка | EN-GJL-250 |
| 6 | Шток | X20Cr131 |
| 7 | Крышка | EN-GJL-400–15 |
| 8 | Пружина | 51CrV42 |
