Описание

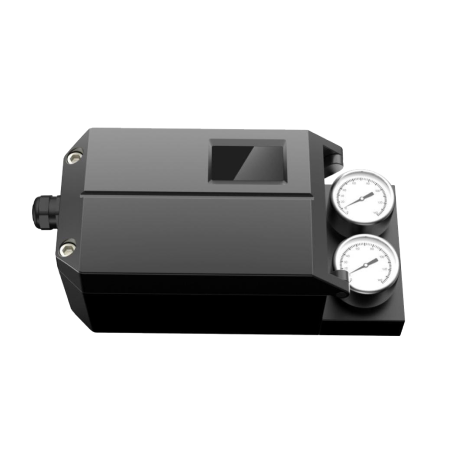

Интеллектуальные позиционеры используются для контроля положения штока клапана и преобразования этой информации в цифровую форму с помощью встроенного микропроцессора обеспечивающим высокую точность позиционирования.
Особенности конструкции
- Местное управление, LCD дисплей
- Модуль сигнала обратной связи
- Автоматическая/ручная калибровка
- Выбор характеристики регулирования в зависимости от типа клапана
- Функция автоматической калибровки входного сигнала
- Функция ограничения диапазона хода клапана
- Установка дополнительно дожатия затвора клапана
- Возможность регулирования расхода управляющей среды
- Протокол обмена данными HART (Profibus — по запросу)
Технические характеристики
| Входной сигнал | 4–20 мА DC |
| Минимальный входной сигнал | 3,8 мА |
| Сигнал обратной связи | 4–20 мА DC |
| Внутреннее сопротивление | 120 Ом |
| Давление питания, Pпит | 1,4–7 бар |
| Кабельный ввод | М20х1,5 |
| Присоединение сжатого воздуха | G1/4 |
| Ход штока | 10-100 мм |
| Температура окружающей среды | От -20°C до 70°C
От -55°C до 80°C * |
| Линейность | ≤ 1,0% |
| Гистерезис | ≤ 1,0% |
| Потребление воздуха в установившемся режиме | ≤0,4 л/мин |
| Пропускная способность |
|
| Материал корпуса | Алюминий |
| Версия протокола | HART 7 |
| Степень защиты по ГОСТ 14254-2015 | IP66 |
| Масса | 2,0 кг |
* — по запросу
Габаритные характеристики
