Описание

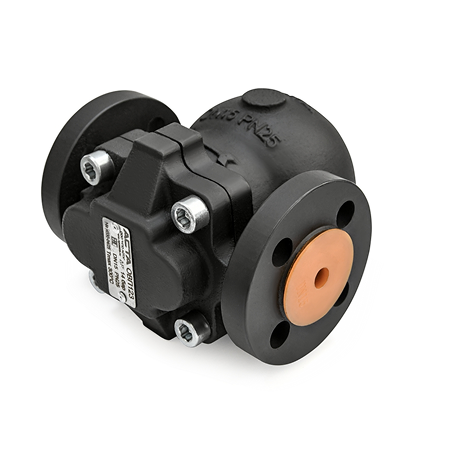

АСТА ОВП – механический поплавковый воздухоотводчик, предназначенный для эффективного отвода воздуха из жидкостных систем.
Принцип действия основан на разности плотности воздуха и воды. При наполнении корпуса воздухом, полый поплавок опускается на дно корпуса и открывает выпускной клапан для отвода воздуха, а при наполнении водой – закрывает, тем самым предотвращает потерю рабочей среды из системы.
Преимущественно применяется для воздухоотвода систем ГВС, ХВС, теплоснабжения и др.
Преимущества
- Высокая пропускная способность
- Широкий диапазон рабочих давлений и температур
- Непрерывный отвод воздуха
Технические характеристики
| Номинальный диаметр, DN | 15 — 20 |
| Номинальное давление PN | 25 бар |
| Максимальное рабочее давление, PMO | 14 бар |
| Максимальная температура рабочей среды, Tmax | 300 °С |
| Рабочая среда | Жидкие невязкие среды, совместимые с материалами конструкции воздухоотводчика |
| Монтажное положение | Вертикальное |
| Направление потока | Снизу вверх |
| Тип присоединения | ОВП121 — Внутренняя резьба G |
| ОВП123 — Фланцевый по ГОСТ 33259-2015 |
Спецификация материалов
| № | Наименование | Материал |
| 1 | Крышка | Высокопрочный чугун ВЧ40 |
| 2 | Корпус | Высокопрочный чугун ВЧ40 |
| 3 | Поплавок | Нержавеющая сталь 12Х18Н10Т |
| 4 | Рычаг поплавка | Нержавеющая сталь 12Х18Н10Т |
| 5 | Седло воздухоотводчика | Нержавеющая сталь 20Х13 |
| 6 | Пробка | Нержавеющая сталь 12Х18Н10Т |
| 7 | Прокладка корпуса | Графит |
| 8 | Болт | Сталь оцинкованная |
Габаритные размеры
Габаритные размеры
|
ОВП121 (Резьба) |
|||||
|
DN |
L, мм |
Н, мм |
Н1, мм |
А, мм |
Масса, кг |
|
15 (½”) |
128 |
152,5 |
57,5 |
110 |
3,8 |
|
20 (¾”) |
128 |
152,5 |
57,5 |
110 |
3,7 |
|
ОВП123 (Фланец) |
|||||
|
DN |
L, мм |
Н, мм |
Н1, мм |
А, мм |
Масса, кг |
|
15 (½”) |
150 |
152,5 |
55 |
110 |
4,9 |
|
20 (¾”) |
150 |
152,5 |
55 |
110 |
5,2 |
