Описание

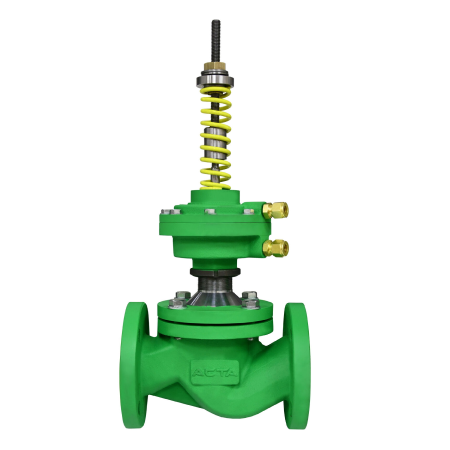

Регулятор давления АСТА Д123/РПД(НО) ТЕРМОКОМПАКТ – односедельный клапан прямого действия, предназначен для автоматического поддержания заданного давления рабочей среды, принцип действия которого основан на уравновешивании силы упругой деформации настроечной пружины и силы, создаваемой разностью давлений в камерах мембранного привода.
Новая линейка регуляторов ТЕРМОКОМПАКТ была спроектирована для применения в стесненных условиях на объектах жилищно-коммунальных хозяйств (котельные, ЦТП, ИТП) в санитарно-технических системах зданий (отопление, вентиляция, водоснабжение).
Особенности конструкции:
- Модульная конструкция – универсальный клапан, совместимый с различными типами регулирующих блоков
- Модернизированная конструкция разгрузочной камеры затвора
- Сниженная величина зоны нечувствительности
- Разъемное соединение штока регулирующего блока исключает повреждения при транспортировке
- Полная ремонтопригодность без демонтажа с трубопровода
Опции по запросу:
- Специальная конструкция регулирующих блоков (различные мембраны, широкие диапазоны настроек и т. д.)
- Нестандартные значения Kvs
- Мягкое уплотнение затвора (VI класс герметичности)
Технические характеристики
| Номинальный диаметр DN | 15 — 100 | |
| Условное давление PN | 25 бар для DN 15 – 80
16 бар для DN 100 |
|
| Температура рабочей среды | От -30°С до 150 °С | |
| Рабочая среда | Вода, гликоли, а также другие среды, совместимые с материалами конструкции регулятора | |
| Диапазон давления настройки | 0,4-2,0 бар – красная пружина
1,0-8,0 бар – желтая пружина 4,0-12 бар – две пружины |
|
| Пропускная способность клапана, Kvs | 4,0 — 125 м3/ч | |
| Класс герметичности | PTFE | VI по ГОСТ 9544-2015 |
| M-M | III по ГОСТ 9544-2015 | |
| Зона нечувствительности | Не более 2,5% от верхнего предела настройки по ГОСТ 11881-76 | |
| Зона пропорциональности | Не более 6% от верхнего предела настройки по ГОСТ 11881-76 | |
| Положение безопасности | Нормально-открытое | |
| Компенсация давления | Разгруженный по давлению | |
| Отбор импульса рабочей среды | Внешний | |
| Тип присоединения | Фланцевый по ГОСТ 33259-2015, исп. В | |
Спецификация материалов
|
№ |
Наименование |
Материал |
|
1 |
Корпус |
Высокопрочный чугун ВЧ40 |
|
2 |
Крышка |
Сталь 25 |
|
3 |
Седло |
Сталь 20Х13 |
|
4 |
Плунжер |
Сталь 20Х13 |
|
5 |
Втулка |
Сталь 20Х13 |
|
6 |
Шток нижний |
Сталь 20Х13 |
|
7 |
Муфта |
Сталь 20Х13 |
|
8 |
Крышка нижняя |
Серый чугун СЧ25 |
|
9 |
Крышка верхняя |
Серый чугун СЧ25 |
|
10 |
Муфта |
Сталь 20Х13 |
|
11 |
Шток привода нижний |
Сталь 20Х13 |
|
12 |
Шток привода верхний |
Сталь 20Х13 |
|
13 |
Мембрана |
EPDM |
|
14 |
Пружина |
60С2А |
|
15 |
Уплотнение корпуса |
Графлекс |
|
16 |
Уплотнение плунжера |
PTFE |
|
17 |
Уплотнение штока |
PTFE/ EPDM |
|
18 |
Уплотнение штока |
EPDM |
Массогабаритные характеристики и значения пропускной способности
|
DN |
L, мм |
H, мм |
Масса, кг |
Kvs, м3/ч |
|
15 |
130 |
403 |
8 |
4,0; 2,5 |
|
20 |
150 |
398 |
9 |
5,0; 4,0; 2,5 |
|
25 |
160 |
407 |
10 |
8,0; 6,3; 4,0 |
|
32 |
180 |
417 |
11 |
16; 8,0; 6,3 |
|
40 |
200 |
428 |
13 |
25; 16; 8,0 |
|
50 |
230 |
422 |
15 |
32; 25; 16 |
|
65 |
290 |
427 |
20 |
50; 32; 25 |
|
80 |
310 |
466 |
25 |
80; 50; 32 |
|
100 |
350 |
474 |
39 |
125; 80; 50 |
Примечание: по запросу доступны другие значения Kvs.
Функциональные особенности регулирующего блока
При использовании регулирующего блока РПД(НО) регулятор функционирует в режиме «нормально-открытого» регулятора перепада давления, который предназначен для автоматического поддержания заданного перепада давления рабочей среды вне зависимости от её расхода.
