Описание

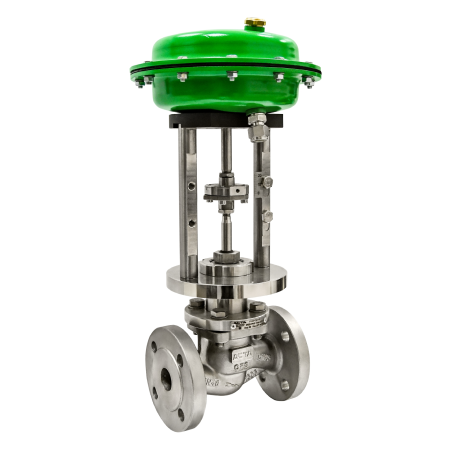

АСТА Р143 – односедельный двухходовой регулирующий клапан из нержавеющей стали, управляемый электрическим или пневматическим приводами, предназначенный для точного дистанционного регулирования или перекрытия потока рабочей среды.
Особенности конструкции
- различные типы уплотнения затвора (EPDM, PTFE или «металл-металл»);
- доступно разгруженное исполнение клапана по давлению, позволяющее использовать маломощные приводы;
- запорная и регулирующая поверхности плунжера разнесены в разные плоскости, что позволяет снизить износ этих поверхностей и продлить срок службы клапана;
- самоуплотняющийся подпружиненный шевронный сальниковый узел;
- механическое упрочнение штока с последующей полировкой и смазкой для снижения трения и повышения ресурса сальникового узла;
- две направляющие штока для увеличения точности позиционирования плунжера и уменьшения воздействия высокого давления при его перемещении;
- ремонтопригодная конструкция, позволяющая изменить пропускные способности клапана в процессе его технического обслуживания;
Опции по запросу
- Вакуумная конструкция клапана
- Стеллитирование внутренних деталей
- Питательный клапан
- Различные исполнения уплотнительных поверхностей фланцев клапана (исп. C, L, D, M и др.)
- Электропневматический позиционер со стандартным управления 4…20 мА, а также с дополнительными опциями (обратная связь, протокол HART, PROFIBUS, взрывозащите и др.)
Технические характеристики
| Номинальный диаметр DN | 15 – 200 |
| Условное давление, бар | 40 |
| Температура рабочей среды | От -60 °C до +220 °C |
| Рабочая среда | Вода, пар, сжатый воздух, и другие среды, совместимые с материалами конструкции клапана |
| Характеристики регулирования | Линейная / равнопроцентная / отсечная |
| Диапазон регулирования | 30:1 |
| Пропускная способность клапана, Kvs | 1,0–400 м3/ч |
| Компенсация давления | Разгруженный / неразгруженный по давлению |
| Класс герметичности | VI по ГОСТ 9544-2015 (уплотнение по затвору EPDM/PTFE) |
|
III по ГОСТ 9544-2015 (уплотнение по затвору «металл-металл») |
|
| Тип присоединения | Фланцевый по ГОСТ 33259-2015 |
| Тип управления |
Электропривод / Пневмопривод |
Коэффициент начала кавитации Z
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| Z | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,45 | 0,4 | 0,35 | 0,35 | 0,35 | 0,3 |
Пропускные способности клапана (неразгруженное исполнение)
Линейная/равнопроцентная характеристика
|
DN |
Kvs, м3/ч |
||||||||||||||||
|
1,6 |
2,5 |
4 |
6,3 |
10 |
16 |
20 |
25 |
40 |
63 |
80 |
100 |
125 |
160 |
200 |
250 |
400 |
|
|
Ход штока, мм |
|||||||||||||||||
|
15 |
10 |
10 |
10 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
20 |
— |
10 |
10 |
10 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
25 |
— |
— |
20 |
20 |
20 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
32 |
— |
— |
— |
20 |
20 |
20 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
40 |
— |
— |
— |
— |
20 |
20 |
20 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
50 |
— |
— |
— |
— |
— |
20 |
20 |
20 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
65 |
— |
— |
— |
— |
— |
— |
— |
30 |
30 |
30 |
— |
— |
— |
— |
— |
— |
— |
|
80 |
— |
— |
— |
— |
— |
— |
— |
— |
30 |
— |
30 |
30 |
— |
— |
— |
— |
— |
|
100 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
30 |
— |
30 |
30 |
— |
— |
— |
|
125 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
50 |
— |
50 |
— |
50 |
— |
— |
|
150 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
50 |
— |
50 |
50 |
— |
|
200 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
75 |
75 |
75 |
Примечание: по запросу доступны нестандартные значения Kvs.
Отсечная характеристика
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| Kvs, м3/ч | 4,8 | 7,6 | 12 | 19,2 | 24 | 30 | 75,6 | 120 | 192 | 240 | 300 | 480 |
| Ход, мм | 10 | 10 | 20 | 20 | 20 | 20 | 30 | 30 | 30 | 50 | 50 | 75 |
Пропускные способности клапана (разгруженное исполнение)
Линейная/равнопроцентная характеристика
|
DN |
Kvs, м3/ч |
|||||||||
|
20 |
25 |
40 |
63 |
80 |
100 |
125 |
200 |
250 |
400 |
|
|
Ход штока, мм |
||||||||||
|
50 |
20 |
20 |
20 |
— |
— |
— |
— |
— |
— |
— |
|
65 |
— |
30 |
30 |
30 |
— |
— |
— |
— |
— |
— |
|
80 |
— |
— |
30 |
— |
30 |
— |
30 |
— |
— |
— |
|
100 |
— |
— |
— |
— |
30 |
30 |
30 |
— |
— |
— |
|
125 |
— |
— |
— |
— |
50 |
— |
50 |
50 |
— |
— |
|
150 |
— |
— |
— |
— |
— |
— |
50 |
50 |
50 |
— |
|
200 |
— |
— |
— |
— |
— |
— |
— |
75 |
75 |
75 |
Примечание: по запросу доступны другие значения Kvs.
Отсечная характеристика
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| Kvs, м3/ч | 48 | 75,6 | 150 | 192 | 240 | 300 | 480 |
| Ход, мм | 20 | 30 | 30 | 30 | 50 | 50 | 75 |
Спецификация материалов
| № | Наименование | Материал |
| 1 | Корпус | Нержавеющая сталь CF8 |
| 2 | Крышка | Сталь 12Х18Н9 |
| 3 | Седло | Сталь 12Х18Н9 |
| 4 | Плунжер | Сталь 12Х18Н9 |
| 5 | Шток | Сталь 12Х18Н9 |
| 6 | Направляющая | PTFE/Бронза |
| 7 | Сальник | PTFE/Графит |
| 8 | Уплотнение корпуса | Графлекс |
Массогабаритные характеристики
Неразгруженное исполнение клапана
|
DN |
L, мм |
H, мм |
Масса, кг* |
|||||||||
|
ЭПР / ЭПА |
ППМ |
|||||||||||
|
0,6кН |
1,8кН |
4,0 кН |
10,0кН |
14,0кН |
25 кН |
350 |
560 |
900 |
1500 |
|||
|
15 |
130 |
371 |
411 |
— |
— |
— |
— |
403 |
— |
— |
— |
3,2 |
|
20 |
150 |
366 |
406 |
— |
— |
— |
— |
398 |
— |
— |
— |
3,8 |
|
25 |
160 |
376 |
416 |
— |
— |
— |
— |
408 |
— |
— |
— |
4,5 |
|
32 |
180 |
377 |
417 |
567 |
— |
— |
— |
409 |
— |
— |
— |
6,9 |
|
40 |
200 |
— |
425 |
575 |
— |
— |
— |
417 |
512 |
— |
— |
9,6 |
|
50 |
230 |
— |
419 |
569 |
— |
— |
— |
411 |
506 |
— |
— |
11,9 |
|
65 |
290 |
— |
— |
630 |
675 |
887 |
— |
— |
573 |
— |
— |
19,0 |
|
80 |
310 |
— |
— |
628 |
673 |
885 |
— |
— |
566 |
— |
— |
25,0 |
|
100 |
350 |
— |
— |
— |
682 |
894 |
— |
— |
575 |
— |
— |
37,0 |
|
125 |
400 |
— |
— |
— |
734 |
946 |
946 |
— |
— |
752 |
— |
65,0 |
|
150 |
480 |
— |
— |
— |
— |
978 |
978 |
— |
— |
784 |
— |
75,0 |
|
200 |
600 |
— |
— |
— |
— |
— |
996 |
— |
— |
— |
1002 |
120,0 |
* — масса клапана указана без учёта привода
Разгруженное исполнение клапана
|
DN |
L, мм |
H, мм |
Масса, кг* |
|||||||||
|
ЭПР / ЭПА |
ППМ |
|||||||||||
|
0,6кН |
1,8кН |
4,0 кН |
10,0кН |
14,0кН |
25 кН |
350 |
560 |
900 |
1500 |
|||
|
50 |
230 |
402 |
442 |
— |
— |
— |
— |
434 |
535 |
655 |
855 |
11,9 |
|
65 |
290 |
— |
480 |
630 |
— |
— |
— |
472 |
573 |
693 |
893 |
19,0 |
|
80 |
310 |
— |
478 |
628 |
— |
— |
— |
— |
566 |
688 |
888 |
25,0 |
|
100 |
350 |
— |
— |
637 |
— |
— |
— |
— |
575 |
700 |
900 |
37,0 |
|
125 |
400 |
— |
— |
694 |
734 |
— |
— |
— |
— |
752 |
952 |
65,0 |
|
150 |
480 |
— |
— |
721 |
762 |
978 |
— |
— |
— |
784 |
984 |
75,0 |
|
200 |
600 |
— |
— |
— |
784 |
996 |
996 |
— |
— |
— |
1002 |
120,0 |
* — масса клапана указана без учёта привода
