Описание

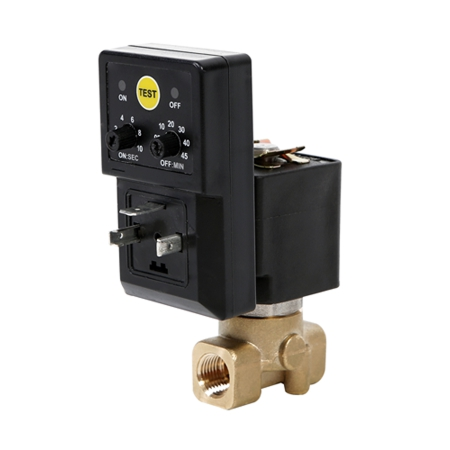

Соленоидные клапаны дренажные с таймером АСТА ЭСК предназначены для дистанционного и/или автоматического открывания или закрывания потока среды в трубопроводах.
Конструкция состоит из корпуса с запирающим элементом, таймера и электромагнитной катушки, которая в процессе работы клапана оказывает воздействие на шток/запорный орган клапана, перемещая его в требуемое положение.
Преимущества:
- содержит встроенный таймер;
- низкое сопротивление;
- не требует перепада давления;
- поворач.катушка 360°;
- компактная конструкция;
- малый вес;
- запатентованная технология;
- быстрое закрытие и открытие;
- долгий срок службы.
Среда: вода, масла низкой вязкости, неагрессивные жидкости, воздух, газы
Функция безопасности: нормально-закрытый (НЗ) — серия ЭСК 985; нормально-открытый (НО) — серия ЭСК 986
Количество ходов: 2/2 (портов/позиций)
Присоединение: Резьба G (BSPP / ISO 228–1)
Диапазоны давлений: 0–16 бар (серия ЭСК 985), 0–12 бар (серия ЭСК 986)
Температура среды: -10 °С … +100 °С
Температура окружающей среды: -20 °С – +70 °С
Время открытия/закрытия: 25мс
Максимальная вязкость: 38cSt или мм2/с
Максимально допустимое давление: 24 бар (ЭСК 985), 18 бар (ЭСК 986)
Не требуется минимального перепада давления, внутренняя выпускная система (для серии ЭСК986)
Уплотнение клапана: кольца круглого сечения
Напряжение: AC, DC
Перестановка катушки без демонтажа клапана (независимо AC, DC)
Установка в любом положении, но наиболее оптимально катушкой вверх
Перед клапаном среду необходимо фильтровать
Расход (Q) может быть рассчитан, исходя из значений давления, плотности и коэффициента расхода
В соответствии с 97/23/ЕС Директива на оборудование, работающее под давлением (PED), 2006/95/EEC директива на низковольтное оборудование (LVD), 2004/108/ЕС Директива по электромагнитной совместимости (EMC)
Габаритные характеристики
