Описание

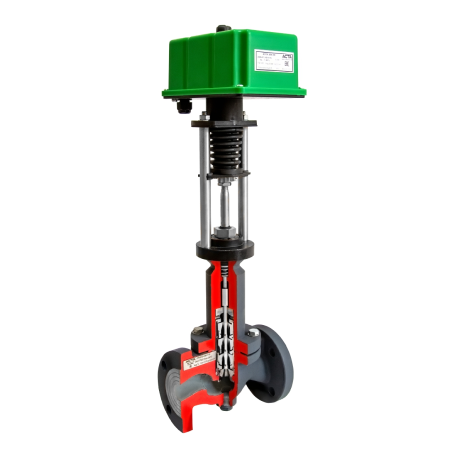

АСТА ПРН – клапан, предназначенный для непрерывной продувки оборудования, в целях поддержания необходимого уровня солесодержания рабочей среды.
Этот тип клапанов прекрасно подходит для непрерывного отвода воды из котла даже при очень больших перепадах давления. Клапаны непрерывной продувки подходят для применения в паровых котлах.
Особенности конструкции
- Износостойкая плунжерная пара специальной 3-х ступенчатой конструкции
- Подбор привода под особенности работы системы заказчика
Технические характеристики
| Номинальный диаметр, DN |
15 – 50 |
| Условное давление, PN |
40 бар |
| Максимальная температура рабочей среды |
250 °С |
| Рабочая среда |
Котловая вода, водяной пар |
| Пропускная способность клапана, Kvs |
0,6 – 1,6 м3/ч |
| Тип присоединения |
Фланцевый |
| Тип управления |
Электропривод, пневмопривод |
| Класс герметичности |
VI |
Спецификация материалов
|
№ |
Наименование |
Материал |
|
1 |
Шток |
Нержавеющая сталь 20Х13 |
|
2 |
Плунжер |
Нержавеющая сталь 95Х18 |
|
3 |
Корпус |
Углеродистая сталь 20Л |
|
4 |
Седло |
Нержавеющая сталь 95Х18 |
|
5 |
Крышка |
Сталь 35 |
|
6 |
Втулка |
Нержавеющая сталь 95Х18 |
|
7 |
Втулка направляющая |
Нержавеющая сталь 95Х18 |
|
8 |
Уплотнение штока |
PTFE |
Массогабаритные характеристики
|
DN |
PN |
A, мм |
B, мм |
C, мм |
L, мм |
ΔPmax, бар |
Масса, кг |
Kvs, м3/ч |
|
15 |
40
|
130 |
298 |
345 |
116 |
40
|
4,9 |
0,6 |
|
20 |
150 |
293 |
345 |
5,7 |
||||
|
25 |
160 |
295 |
353 |
106 |
7,5 |
0,6 / 1,6 |
||
|
32 |
180 |
295 |
363 |
11,6 |
||||
|
40 |
200 |
360 |
433 |
14,8 |
1,6 |
|||
|
50 |
230 |
355 |
435 |
20,5 |
Ограничения применения
| Максимальная температура рабочей среды, °С |
250 |
200 |
150 |
100 |
| Давление рабочей среды, бар |
28,4 |
30,2 |
34,7 |
37,3 |
