Описание

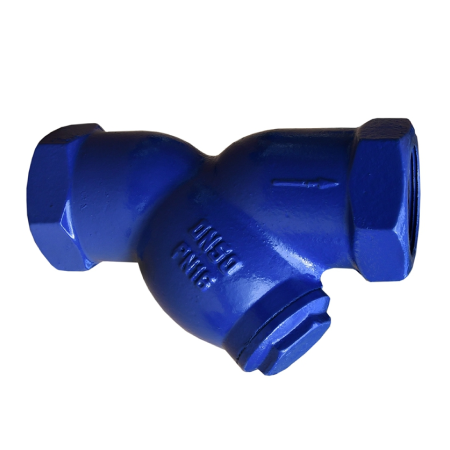

Фильтры сетчатые АСТА серии Ф111 предназначены для очистки рабочей среды трубопровода от твердых механических примесей и защиты установленного оборудования от повреждений вследствие попадания механических загрязнений.
Применяются в таких системах, как горячее и холодное водоснабжение, паровые системы, системы водоподготовки и водозабора и т.д.
Особенности конструкции
Возможность установки магнитной вставки для очистки от металлических частиц
Технические характеристики
| Номинальный диаметр DN | 15 — 50 |
| Условное давление PN | 16 бар |
| Температура рабочей среды | От -20 °С до 200 °С |
| Рабочая среда | Вода, пар, воздух и другие газы и жидкости, совместимые с материалами конструкции фильтра |
| Размер ячейки сетки | 0,8 мм |
| Тип присоединения | Внутренняя резьба G |
Массогабаритные характеристики
| DN | L, мм | H, мм | H1, мм | А, мм | Kv, м3/ч | Масса, кг |
| 15 | 85 | 66 | 81 | 25 | 5,4 | 0,5 |
| 20 | 100 | 66 | 84 | 25 | 9,6 | 0,7 |
| 25 | 120 | 75 | 98 | 31 | 16,6 | 1,1 |
| 32 | 140 | 77 | 105 | 31 | 20,1 | 1,5 |
| 40 | 160 | 90 | 121 | 41 | 33,1 | 2,4 |
| 50 | 205 | 98 | 136 | 41 | 54,1 | 3,6 |
Спецификация материалов
| № | Наименование | Материал |
| 1 | Корпус | Чугун DIN GG25 |
| 2 | Сетка | Нержавеющая сталь AISI 304 |
| 3 | Прокладка крышки | Терморасширенный графит |
| 4 | Крышка фильтра | Серый чугун GG25 |
