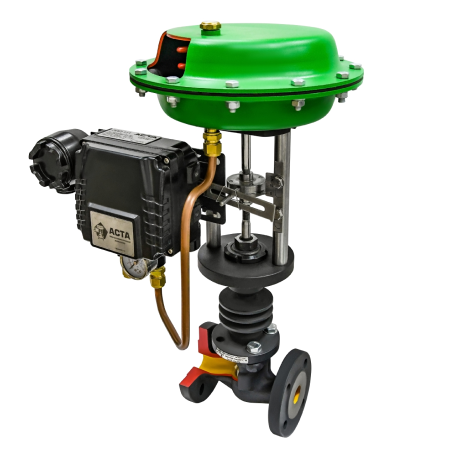

АСТА Р500 — односедельный двухходовой регулирующий клапан высокотемпературной конструкции, управляемый электрическим или пневматическим приводами, предназначенный для точного дистанционного регулирования или перекрытия потока рабочей среды. Клапан применяется в технологических системах высокой температуры.
Особенности конструкции
◆ Охлаждающее оребрение крышки корпуса;
◆ Уплотнение по затвору «металл-металл»;
◆ Запорная и регулирующая поверхности плунжера разнесены в разные плоскости, что позволяет снизить износ этих поверхностей и продлить срок службы клапана
◆ Самоуплотняющийся подпружиненный шевронный сальниковый узел
◆ Механическое упрочнение штока с последующей полировкой и смазкой для снижения трения и повышения ресурса сальникового узла
◆ Ремонтопригодная конструкция, позволяющая изменить пропускные способности клапана в процессе его технического обслуживания.
Опции по запросу
◆ Различные исполнения уплотнительных поверхностей фланцев клапана (исп. C, L, D, M и др.);
◆ Электропневматический позиционер со стандартным управлением 4…20 мА, а также с дополнительными опциями (обратная связь, протокол HART, PROFIBUS, взрывозащита и др.).
Технические характеристики
| Серия |
Р523 |
|
| Рабочая среда | Пар, вода, сжатый воздух, другие неагрессивные среды, совместимые с материалами клапана. | |
| Номинальный диаметр, DN |
15 – 200 |
|
| Номинальное давление, PN |
25 бар (DN15-80) 16/25 бар (DN100-200) |
|
| Температура рабочей среды |
От -30 °C до +300 °C |
|
| Регулирующая характеристика |
Л – линейная (стандартно), Р – равнопроцентная, О – отсечная |
|
| Диапазон регулирования |
30:1 |
|
| Монтажное положение |
Горизонтальное (приводом вверх), вертикальное (по согласованию с производителем) |
|
| Тип плунжера |
Неразгруженный по давлению |
|
| Класс герметичности
(в зависимости от регулирующей характеристики клапана) |
Л / Р |
IV по ГОСТ 9544-2015 (уплотнение по затвору «металл-металл») |
|
О |
B по ГОСТ 9544-2015 (уплотнение по затвору «металл-металл») |
|
| Тип присоединения |
Фланцевое по ГОСТ 33259-2015 |
|
| Условия эксплуатации |
У3.1 по ГОСТ 15150-69 |
|
Спецификация материалов
|
№ |
Наименование |
Материал |
|
Р523, Т=300°С |
||
|
1 |
Корпус |
Высокопрочный чугун ВЧ40 |
|
2 |
Крышка |
Сталь 20 |
|
3 |
Втулка |
Сталь 35 |
|
4 |
Седло |
Сталь 20Х13 |
|
5 |
Плунжер |
Сталь 20Х13 |
|
6 |
Шток |
Сталь 20Х13 |
|
7 |
Направляющая |
Бронза |
|
8 |
Сальник |
PTFE/Графит |
|
9 |
Уплотнение корпуса |
Графлекс |
Массогабаритные характеристики
|
DN |
L, мм |
H, мм |
|||||||||||
|
ЭПР/ЭПА |
ППМ |
||||||||||||
|
0,6 |
1,8 |
2,0 |
4,0 |
10,0 |
14,0 |
25,0 |
140 |
320 |
560 |
900 |
1500 |
||
|
15 |
130 |
446 |
481 |
471 |
— |
— |
— |
— |
456 |
477 |
584 |
— |
— |
|
20 |
150 |
440 |
475 |
465 |
— |
— |
— |
— |
450 |
471 |
578 |
706 |
— |
|
25 |
160 |
480 |
515 |
505 |
— |
— |
— |
— |
490 |
511 |
618 |
746 |
938 |
|
32 |
180 |
484 |
519 |
509 |
684 |
— |
— |
— |
494 |
515 |
622 |
750 |
942 |
|
40 |
200 |
— |
527 |
517 |
692 |
— |
— |
— |
502 |
523 |
630 |
758 |
950 |
|
50 |
230 |
— |
522 |
512 |
687 |
— |
— |
— |
— |
— |
625 |
753 |
945 |
|
65 |
290 |
— |
— |
566 |
741 |
796 |
988 |
988 |
— |
— |
— |
807 |
999 |
|
80 |
310 |
— |
— |
— |
733 |
788 |
980 |
980 |
— |
— |
— |
— |
991 |
|
100 |
350 |
— |
— |
— |
— |
797 |
989 |
989 |
— |
— |
— |
— |
— |
|
125 |
По запросу |
||||||||||||
|
150 |
По запросу |
||||||||||||
| 200 | По запросу | ||||||||||||
